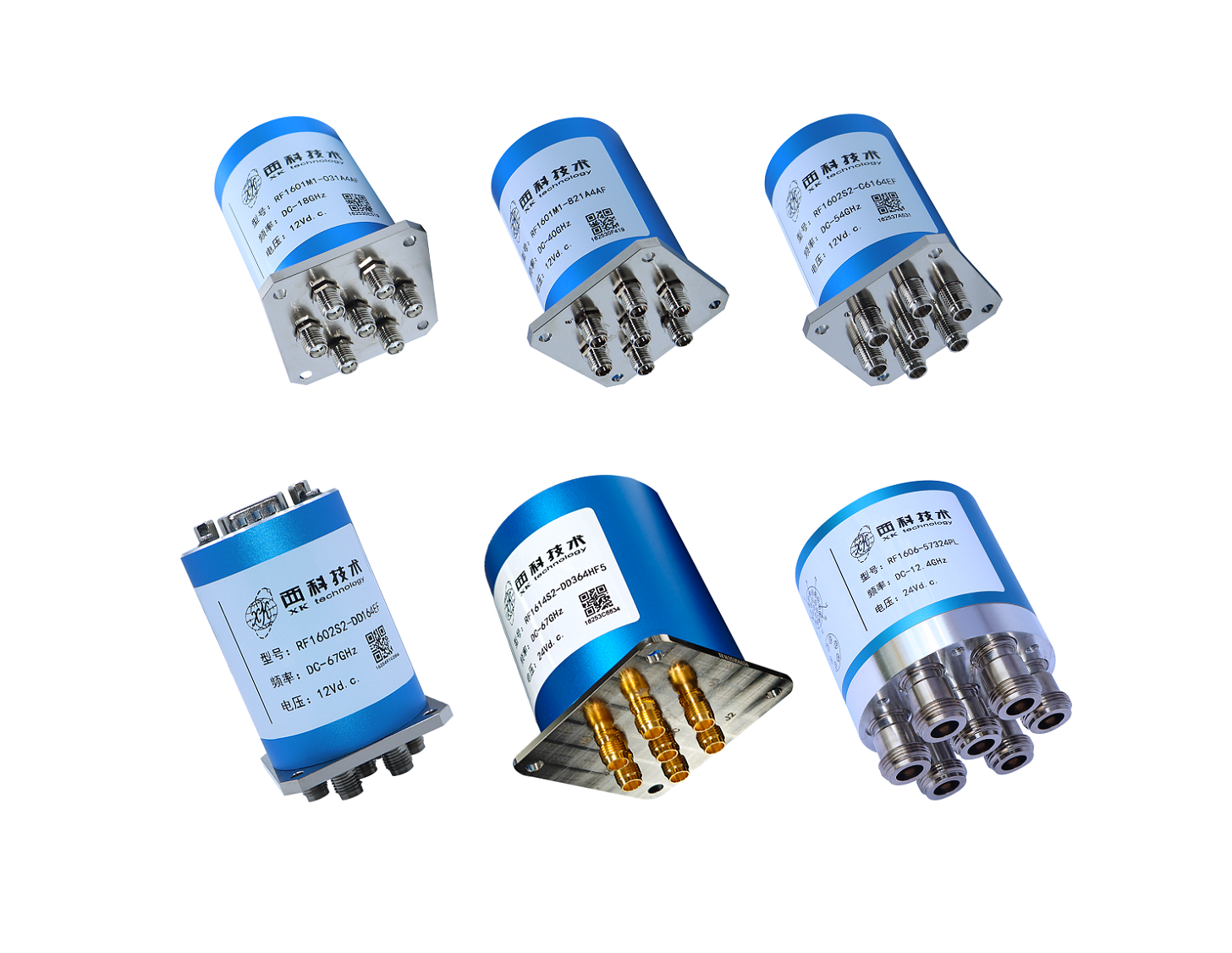

西科技术SP6T射频开关
西科技术SP6T射频开关
西科技术的SP6T开关主要采用机电继电器技术，以其高可靠性、优异的射频性能和具有竞争力的性价比而著称。其产品通常具备以下普遍特点：
-
类型： 以机电继电器为主，提供反射型(不带负载)、吸收型(带负载)、功率型，自保持和常开型两种线圈类型。
-
接口： 提供标准的TTL电平控制接口，逻辑清晰，易于集成。
-
连接器： 常见为SMA型接口、2.92型接口、 2.4型接口、 1.85型接口、N型接口，适用于大多数射频测试环境。
-
结构： 通常采用金属屏蔽外壳，提供良好的电磁屏蔽和机械保护。
-
应用： 广泛应用于射频自动化测试设备、通信系统、信号路由、雷达系统等。
西科技术SP6T射频开关典型技术参数（以代表性产品为例）
以下是基于西科技术典型SP6T产品（如XX系列）的技术参数汇总。请注意，具体数值请务必以官方最新 datasheet 为准。
|
参数分类 |
参数名称 |
典型值/范围 |
说明 |
|---|---|---|---|
|
射频性能 |
频率范围 |
不同连接器的频率可达DC-6GHz~67GHz |
覆盖了主流无线通信、移动通信频段。 |
|
插入损耗 |
0.40 dB~1.80 dB |
损耗较低，能保证信号高效传输。 |
|
|
隔离度 |
> 50 dB ~ > 80 dB |
隔离度非常高，能有效防止通道间串扰。 |
|
|
电压驻波比 |
< 1.20 ~ < 2.20 |
端口匹配良好，信号反射小。 |
|
|
功率容限W |
2 W ~350 W |
能满足一般测试和通信的功率需求。 |
|
|
电气特性 |
驱动电压 |
+12V, +24V DC |
常见直流电压，可选。闭锁型需脉冲电压。 |
|
机械与环境 |
寿命 |
N型接口(DC-12.4GHz)可达100W次动作寿命 SMA型接口(DC-18GHz)可达500W次动作寿命 2.92型接口(DC-40GHz)可达500W次动作寿命 2.4型接口(DC-54GHz)可达300W次动作寿命 1.85型接口(DC-67GHz)可达200W次动作寿命 |
机械寿命长，可靠性高。 |
| 温度环境 |
工作温度 Oprating temperatur range |
标准 Standard (-25℃ +65)℃ 宽温度 Winde range (-55℃ +85)℃ |
宽温工作，适应性强。 |
|
存储温度 Storage temperature range |
-55℃ to +85℃ |
三、 核心特性详解
-
优异的射频性能：
-
西科的SP6T开关在主流频段（如6GHz以下）提供了极低的插入损耗和极高的隔离度，这是其核心优势。这对于保证测试系统的精度和防止信号干扰至关重要。
-
-
高可靠性设计：
-
采用高品质的机电继电器芯和精密的射频传输结构，确保了超过500万次的机械寿命和稳定的电气性能。
-
金属外壳和良好的内部屏蔽提供了出色的抗振动、抗冲击能力和电磁兼容性。
-
-
灵活的控制选项：
-
提供非闭锁和闭锁两种型号。
-
非闭锁型： 需要持续供电以保持开关状态，断电后复位。适用于大多数通用场景。
-
闭锁型： 仅需一个短暂的脉冲电压即可改变并保持状态，几乎不消耗静态功率。非常适合电池供电、远程监控等需要节能的应用。
-
-
标准的TTL控制接口，逻辑简单，易于与单片机、FPGA或PLC等控制器连接。
-
-
坚固的机械结构：
-
通常采用全金属外壳和标准的SMA连接器，保证了连接的稳固性和耐久性，适合在工业环境中反复插拔和使用。
-
四、 如何选型与应用建议
在选择西科技术的SP6T开关时，请考虑以下几点：
-
频率范围： 确保其覆盖您的信号频率。
-
功率等级： 确认平均功率和峰值功率满足您的系统要求，需留有一定余量。
-
控制方式：
-
如果需要低功耗和状态保持，选择闭锁型。
-
如果控制简单且持续供电无忧，选择非闭锁型。
-
-
连接器： 确认与您的电缆或设备接口匹配（通常是SMA）。
-
驱动电压： 选择与您的控制系统电压匹配的型号（如+12V或+24V）。
典型应用场景：
-
射频自动化测试系统： 在多台DUT（被测设备）与多台测试仪器（如频谱仪、信号源）之间进行信号路由。
-
通信基站： 在多通道收发信机之间进行信号切换和冗余备份。
-
卫星通信系统： 用于选择不同的天线或信道。
-
实验室研发： 手动或程控搭建灵活的测试平台。
深圳市西科技术有限公司生产的SP6T射频继电器开关是性能可靠、性价比高的国产射频元件解决方案。它们在关键的射频指标上表现优异，特别是隔离度和插入损耗，并提供了灵活的控制和配置选项，能够满足大多数工业和商业应用的需求。在选型时，强烈建议直接联系西科技术获取最新、最准确的产品数据手册和应用支持。
