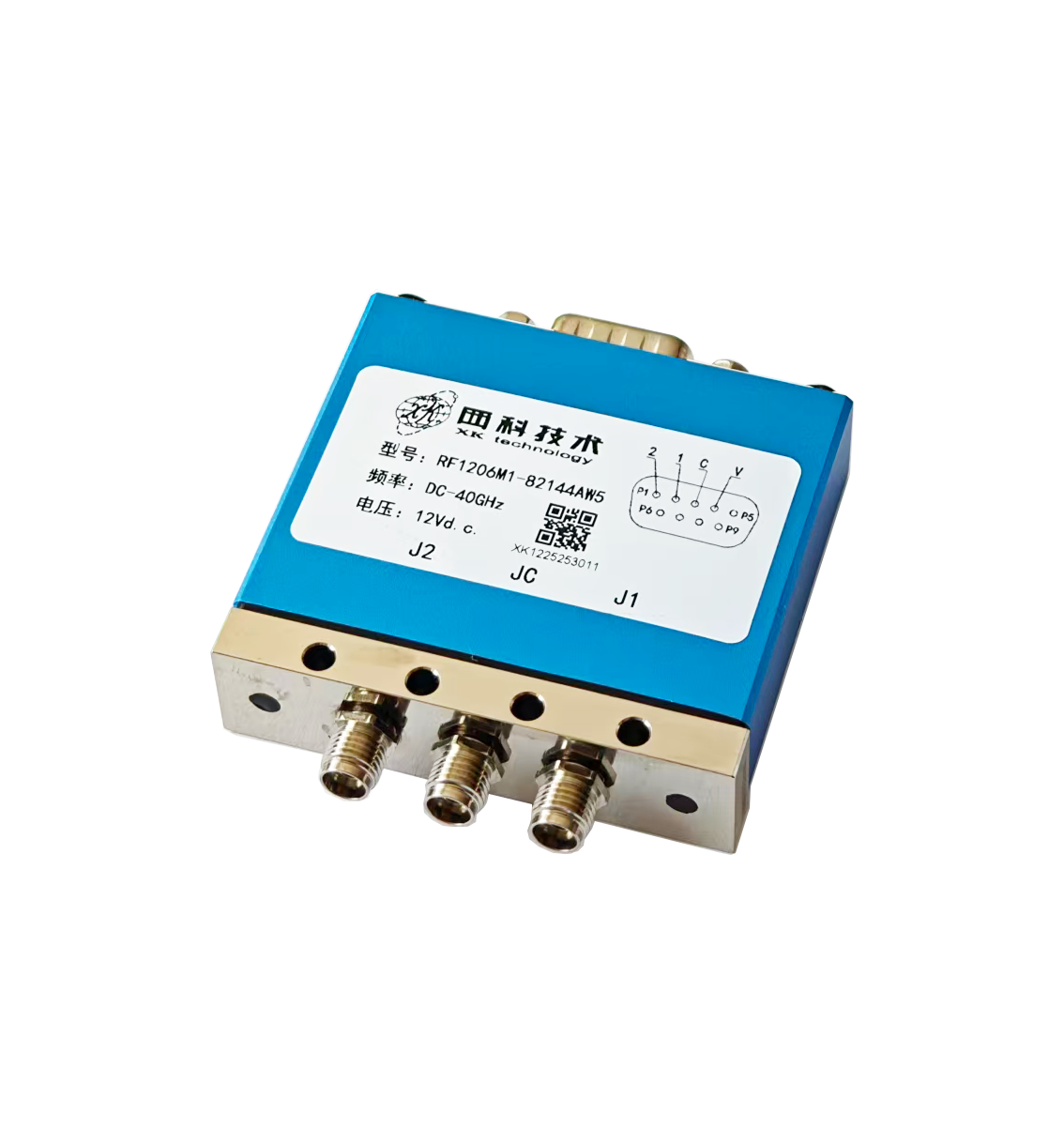

射频&微波开关
RF12系列

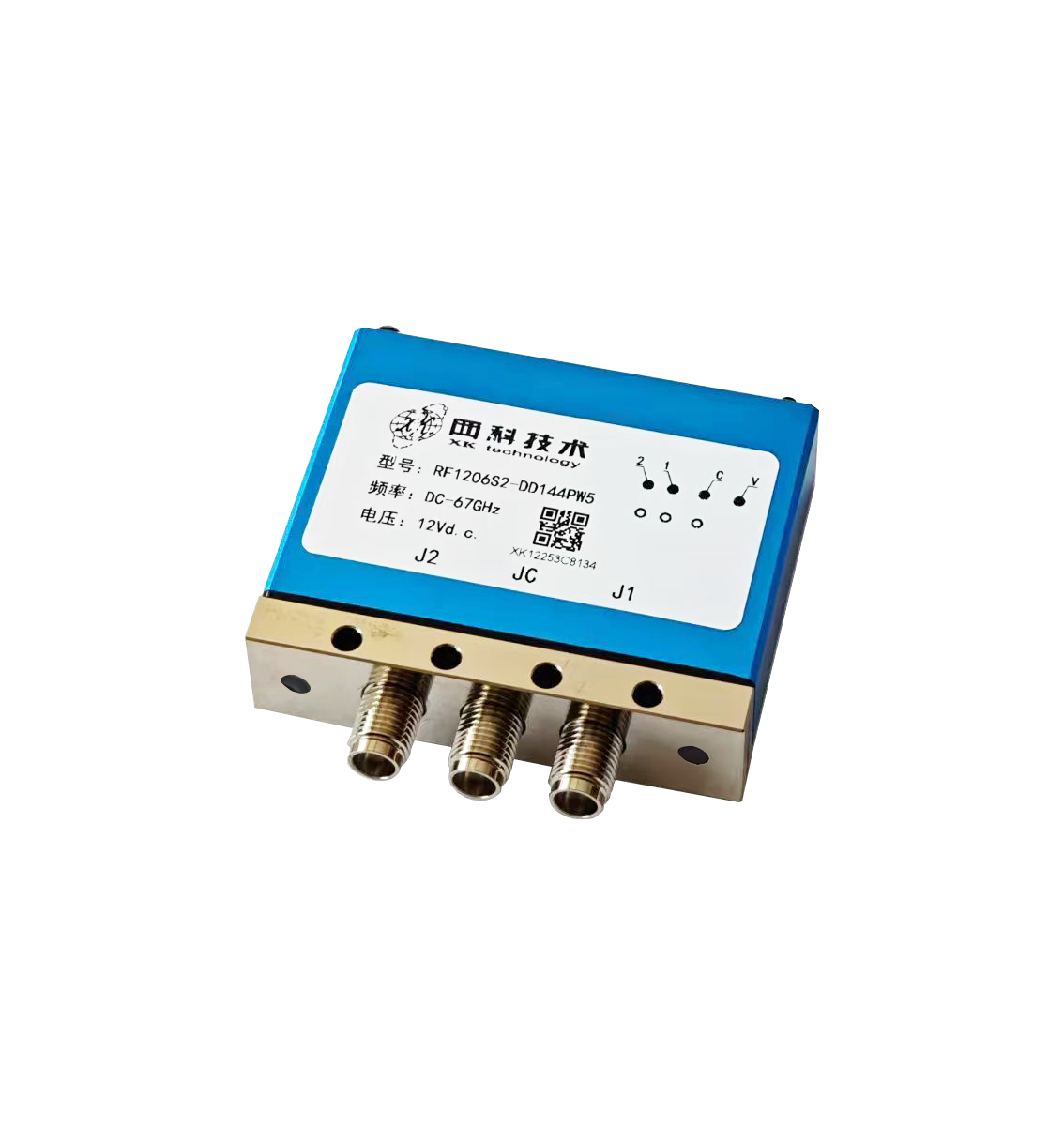

SPDT，单刀双掷吸收型，直流DC~67GHz
特点
·使用寿命长
1.85型接口可达200W次动作寿命
·覆盖频率宽
1.85型接口覆盖DC-67GHz
·射频参数优
驻波比:＜2.20，@67GHz
插入损耗:＜1.50dB，@67GHz
隔离度:＞45dB，@67GHz
·重复性高
1.85型接口重复性≤0.08dB(std-dev)

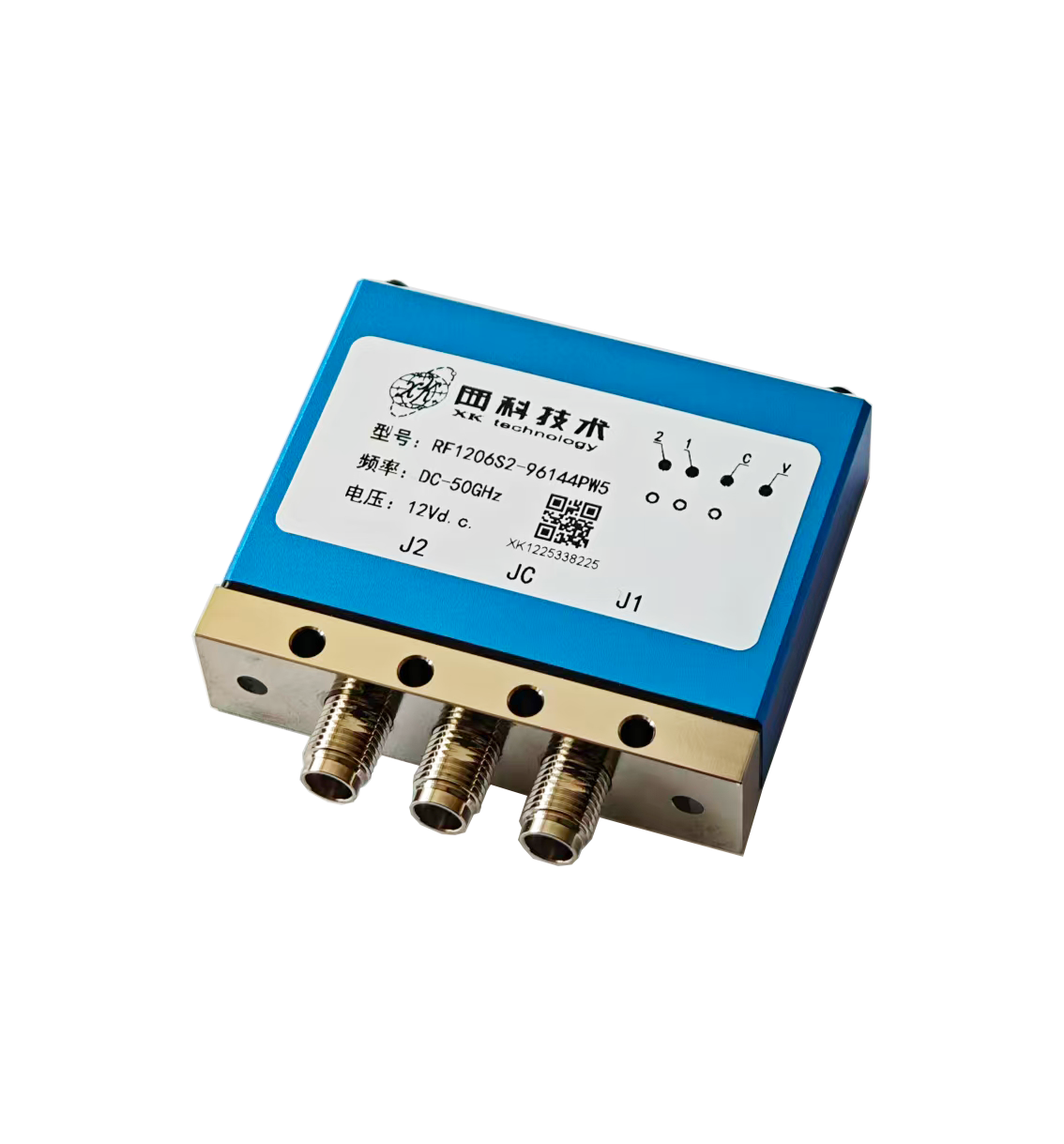

SPDT，单刀双掷吸收型，直流DC~54GHz
特点
·使用寿命长
2.4型接口可达300W次动作寿命
·覆盖频率宽
2.4型接口覆盖DC-54GHz，包含54、50GHz可选频段
·射频参数优
驻波比:＜1.90，@54GHz
插入损耗:＜1.30dB，@54GHz
隔离度:＞50dB，@54GHz
·重复性高 （MAX-MIN）
2.4型接口重复性≤0.10dB
SPDT，单刀双掷吸收型，直流DC~43GHz
特点
·使用寿命长
2.92型接口可达500W次动作寿命
·覆盖频率宽
2.92型接口覆盖DC-43GHz，包含43、40、26.5GHz可选频段
·射频参数优
驻波比:＜1.80，@43GHz
插入损耗:＜0.80dB，@43GHz
隔离度:＞55dB，@43GHz
·重复性高 （MAX-MIN）
2.92型接口重复性≤0.05dB

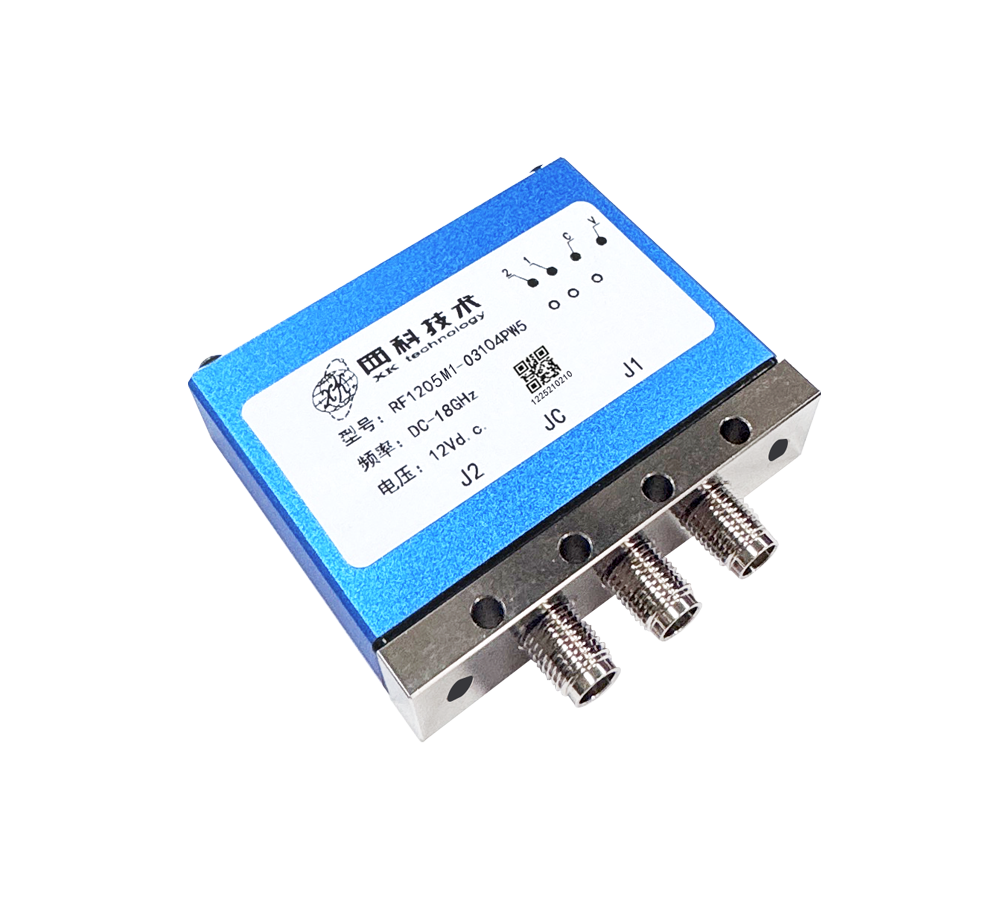

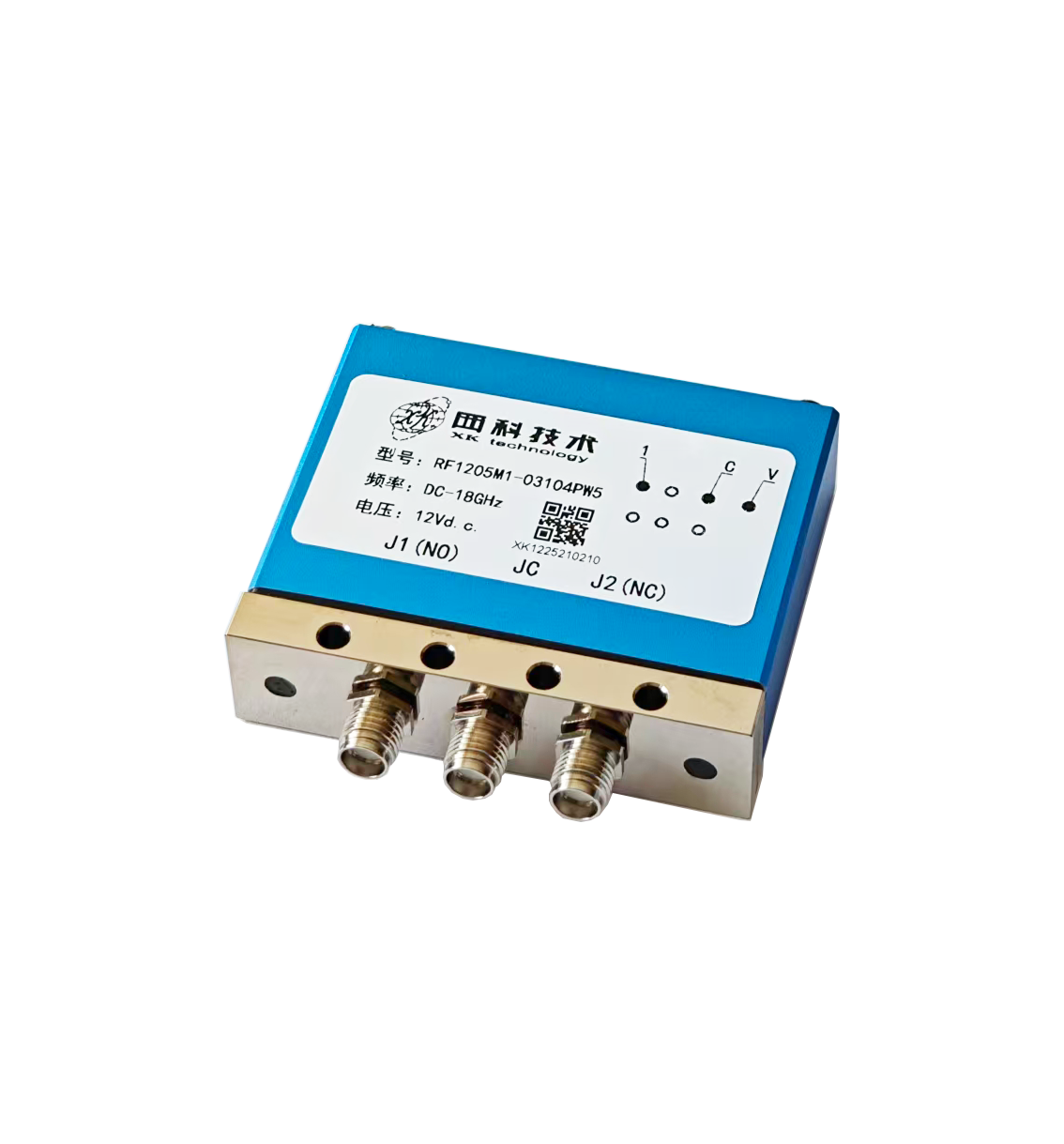

SPDT，单刀双掷吸收型，直流DC~20GHz
特点
·使用寿命长
SMA型接口高达500W次动作寿命
·覆盖频率宽
SMA型接口覆盖DC-20GHz，包含20、18、12.4、6、3GHz可选频段
·射频参数优
驻波比:＜1.60，@43GHz
插入损耗:＜0.65dB，@43GHz
隔离度:＞60dB，@43GHz
·重复性高 （MAX-MIN）
SMA型接口重复性≤0.03dB

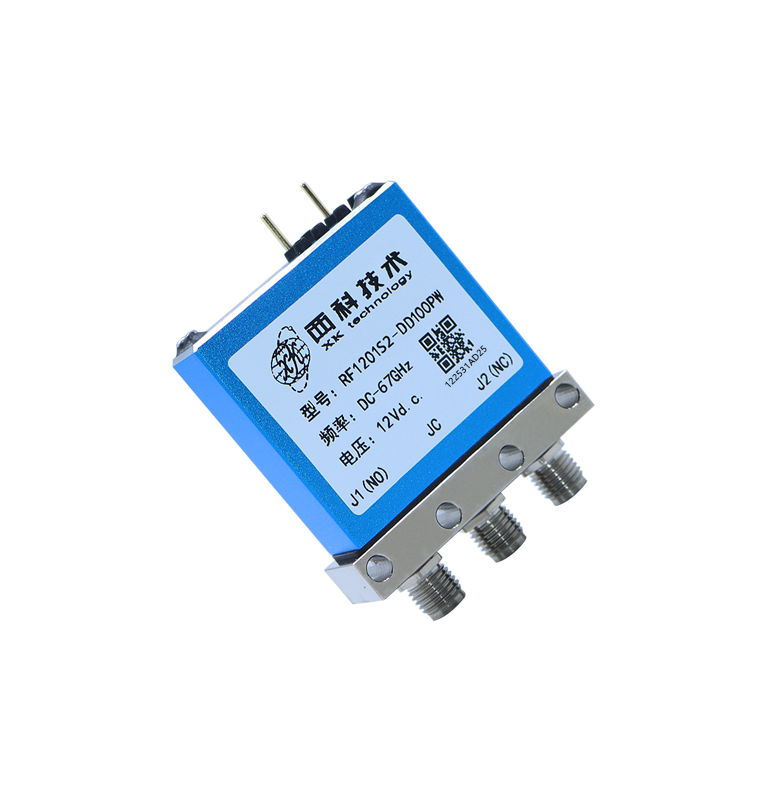

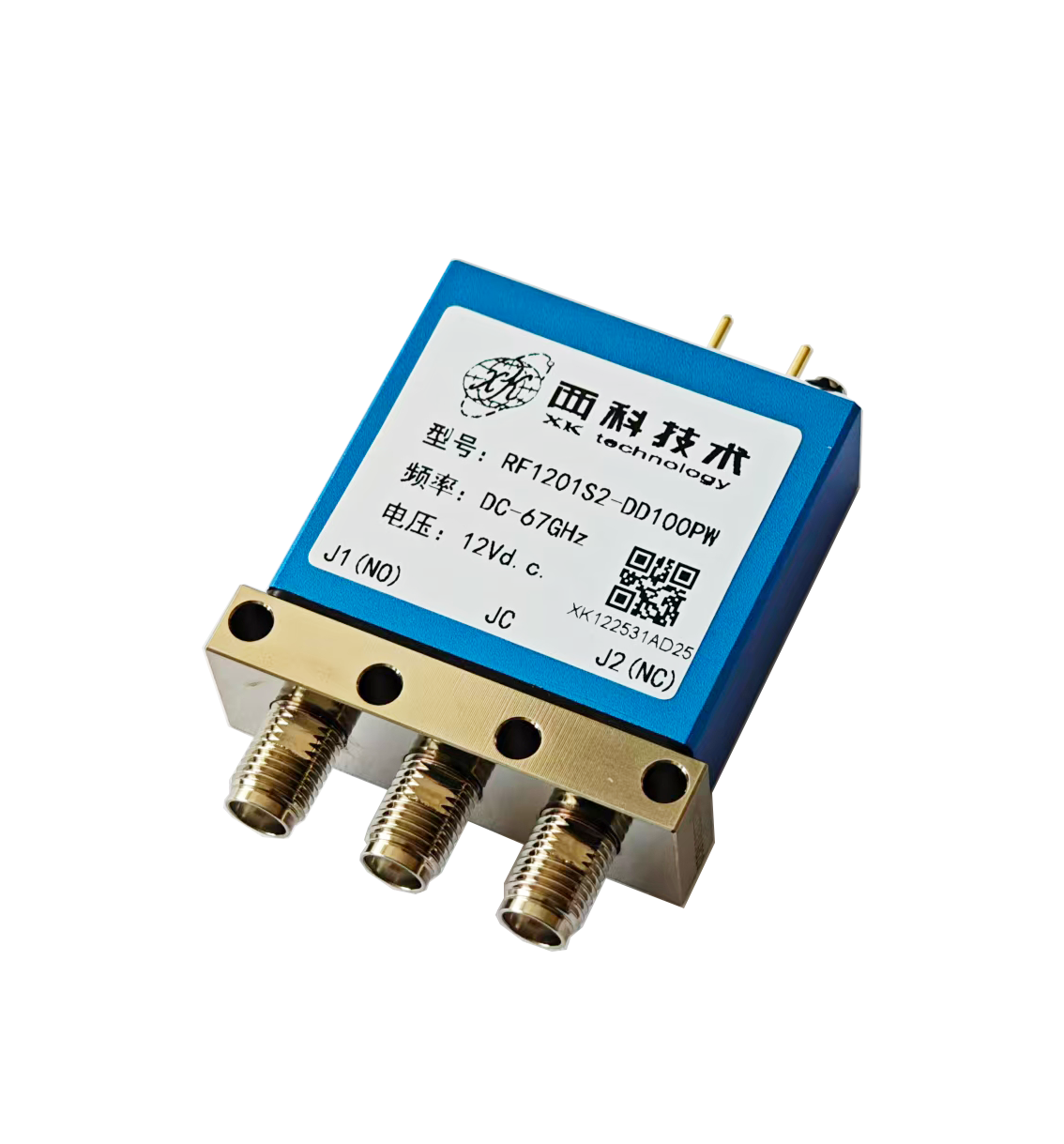

SPDT，单刀双掷反射型，直流DC~67GHz
特点
·使用寿命长
1.85型接口可达200W次动作寿命
·覆盖频率宽
1.85型接口覆盖DC-67GHz
·射频参数优
驻波比:＜2.20，@67GHz
插入损耗:＜1.50dB，@67GHz
隔离度:＞45dB，@67GHz
·重复性高
1.85型接口重复性≤0.08dB(std-dev)

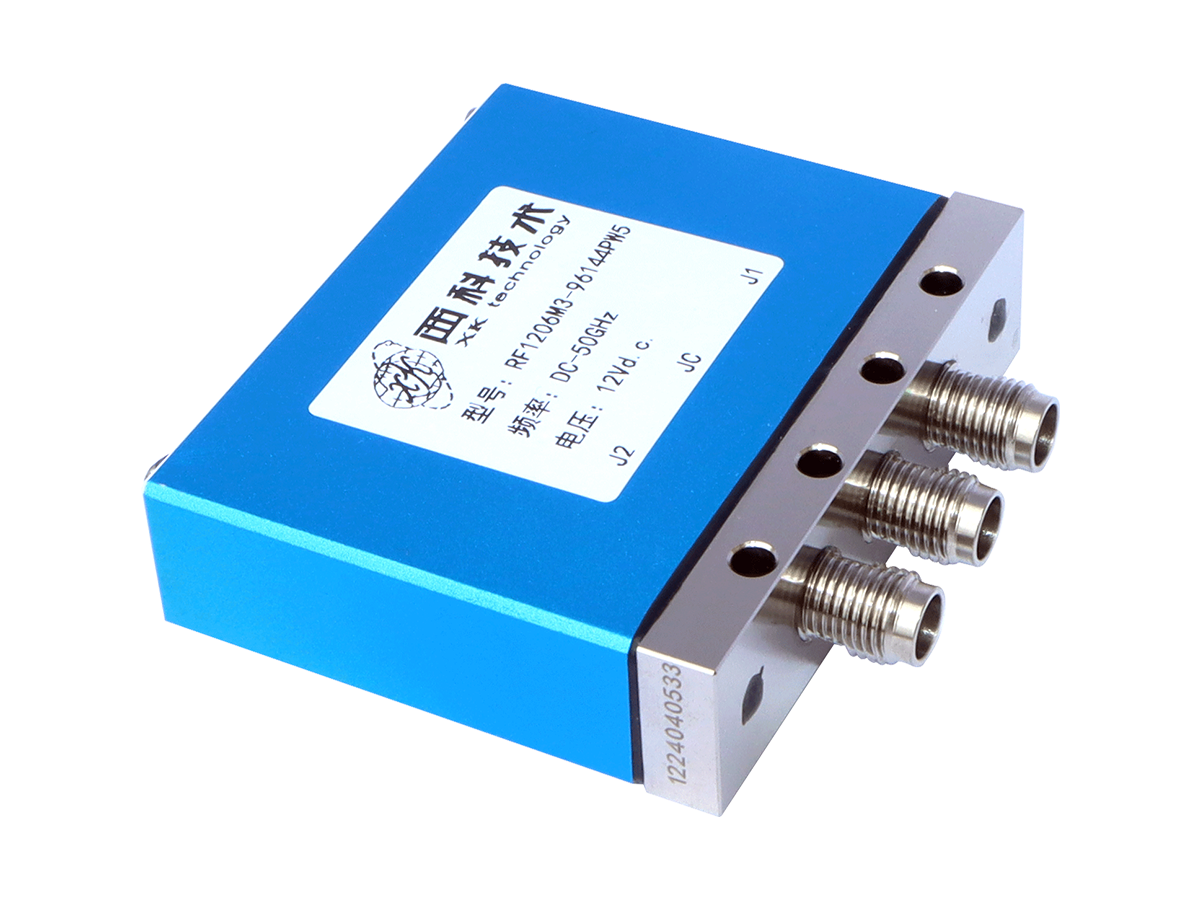

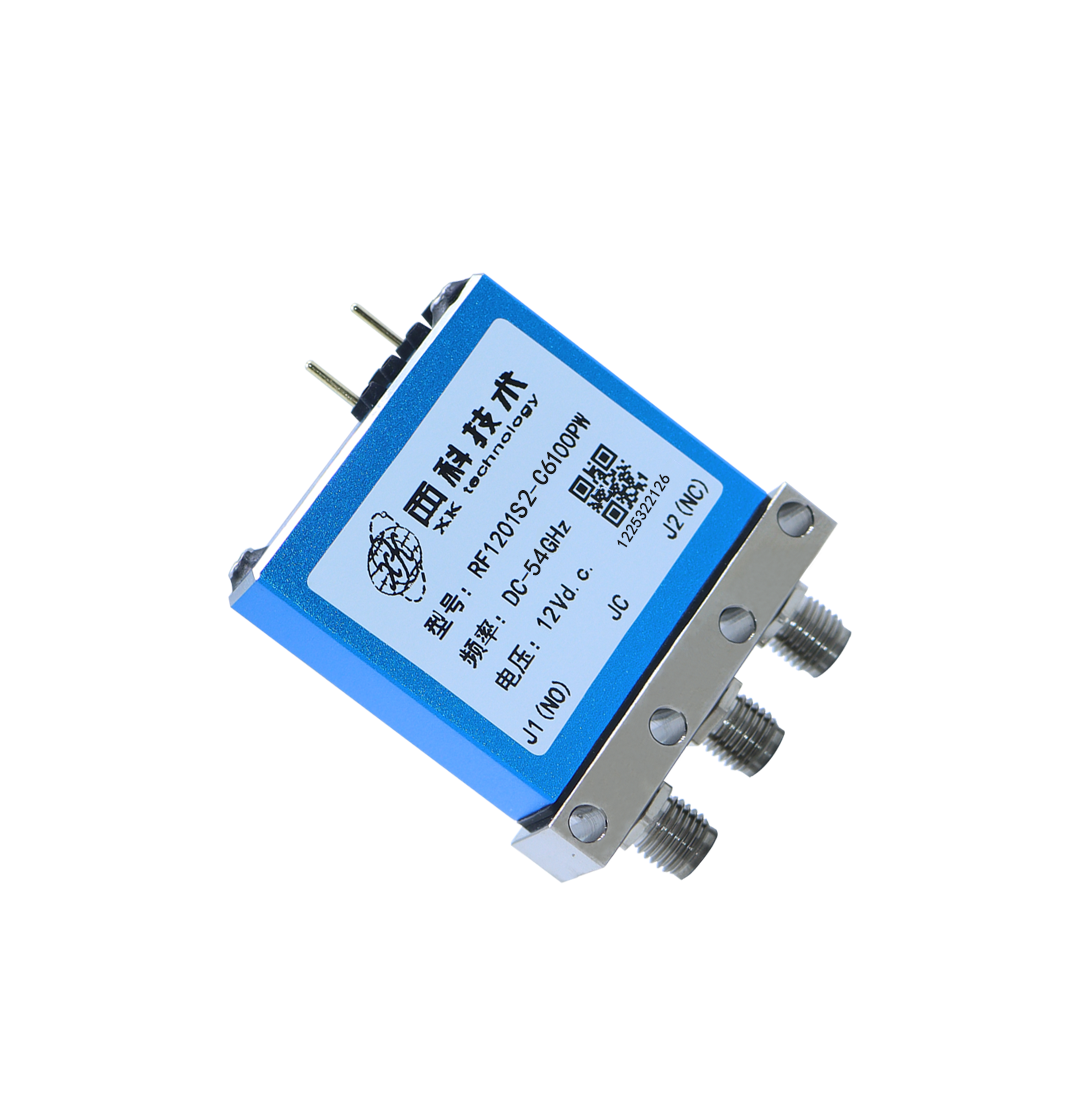

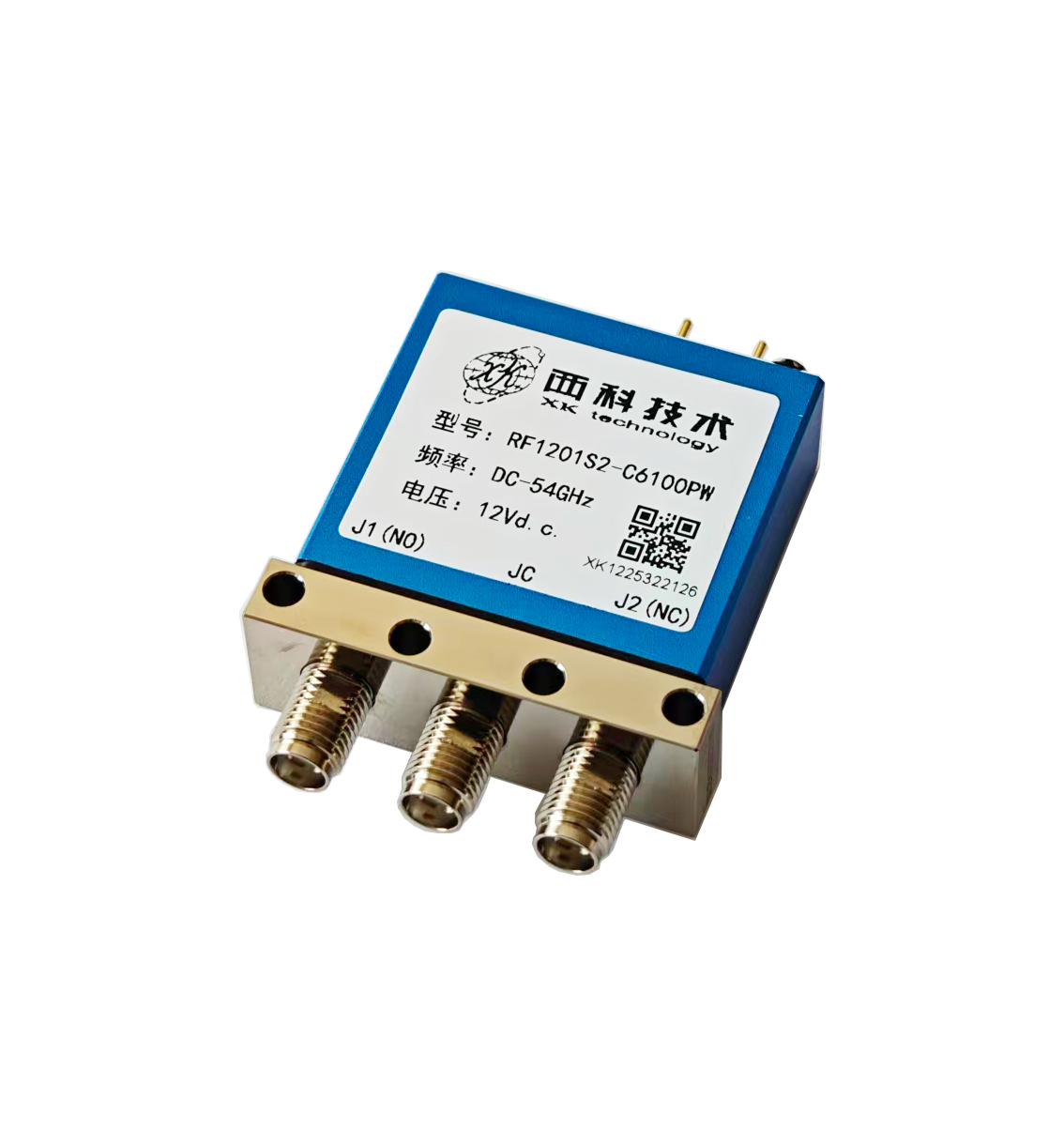

SPDT，单刀双掷反射型，直流DC~54GHz
特点
·使用寿命长
2.4型接口可达500W次动作寿命
·覆盖频率宽
2.4型接口覆盖DC-54GHz，包含54、50GHz可选频段
·射频参数优
驻波比:＜1.90，@54GHz
插入损耗:＜1.30dB，@54GHz
隔离度:＞50dB，@54GHz
·重复性高 （MAX-MIN）
2.4型接口重复性≤0.10dB

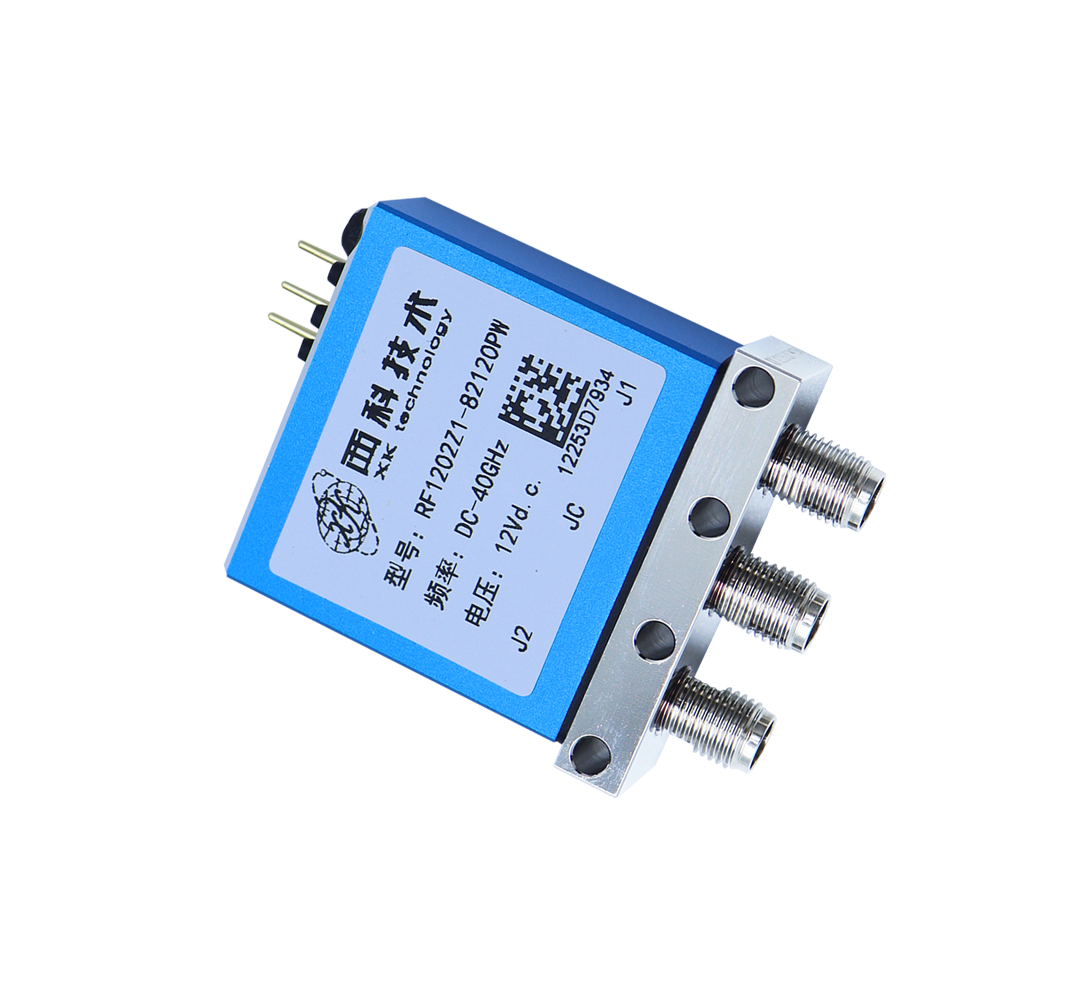

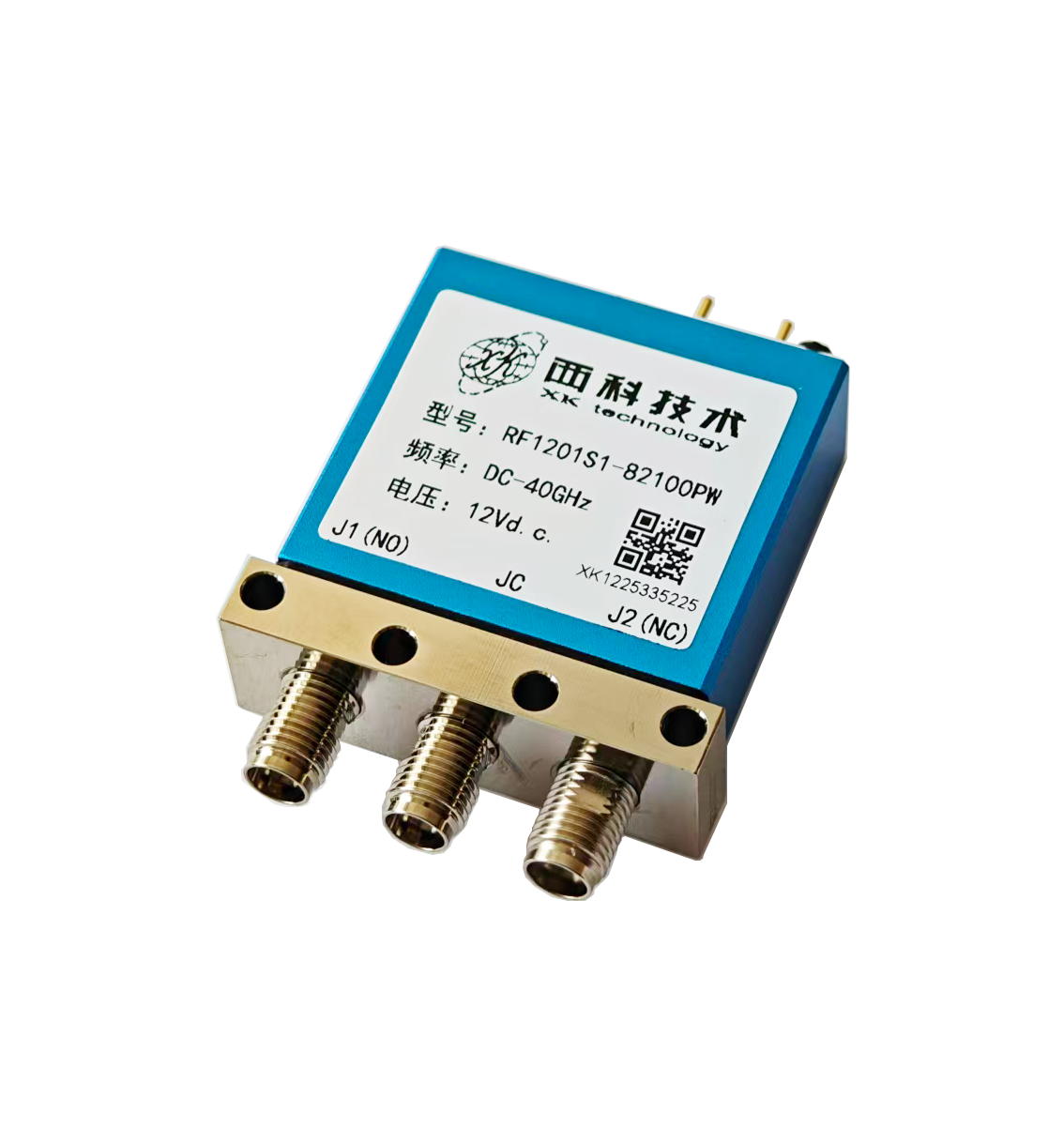

SPDT，单刀双掷反射型，直流DC~43GHz
特点
·使用寿命长
2.92型接口可达1000W次动作寿命
·覆盖频率宽
2.92型接口覆盖DC-43GHz，包含43、40、26.5GHz可选频段
·射频参数优
驻波比:＜1.80，@43GHz
插入损耗:＜0.80dB，@43GHz
隔离度:＞55dB，@43GHz
·重复性高 （MAX-MIN）
2.92型接口重复性≤0.05dB

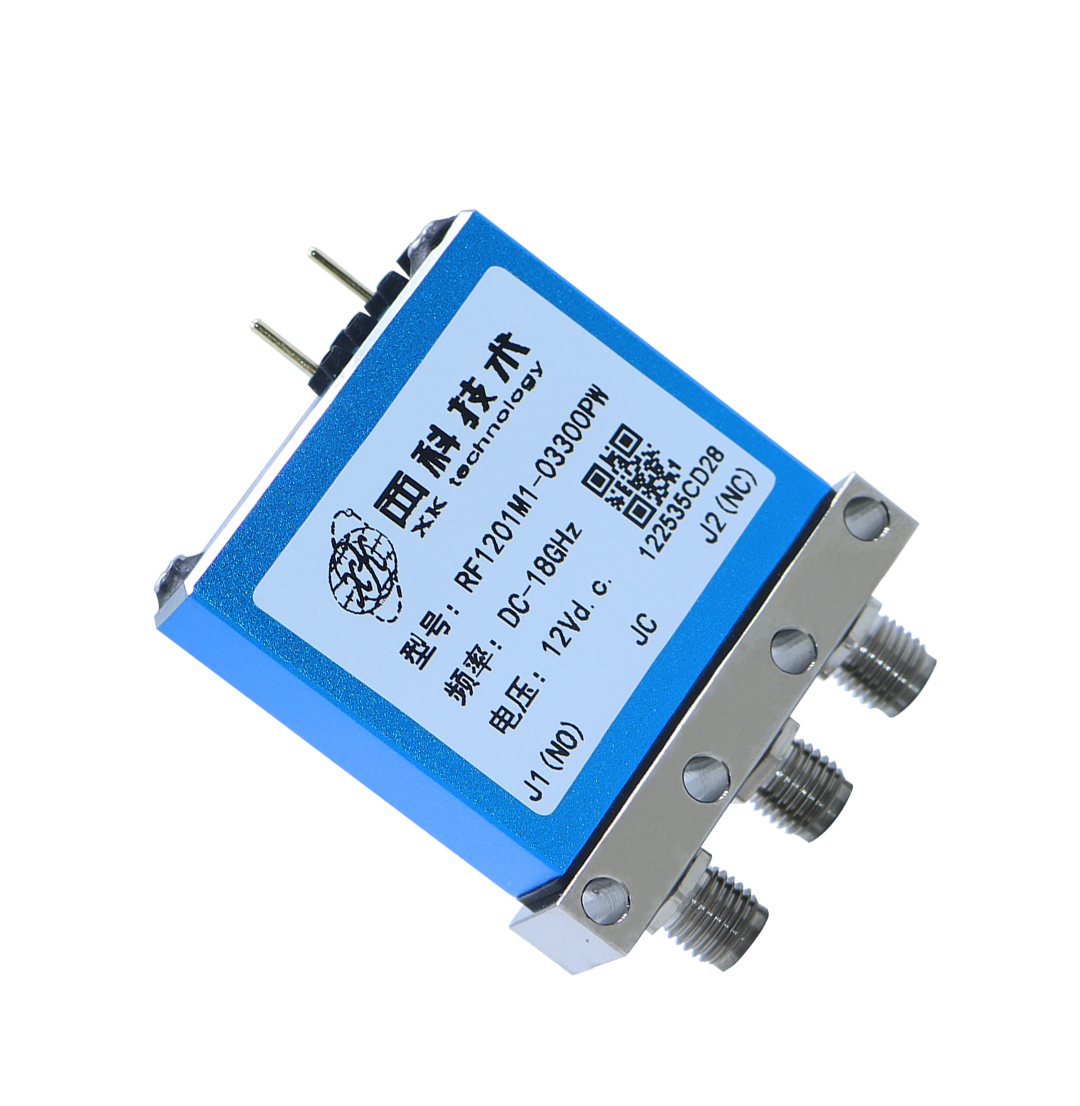

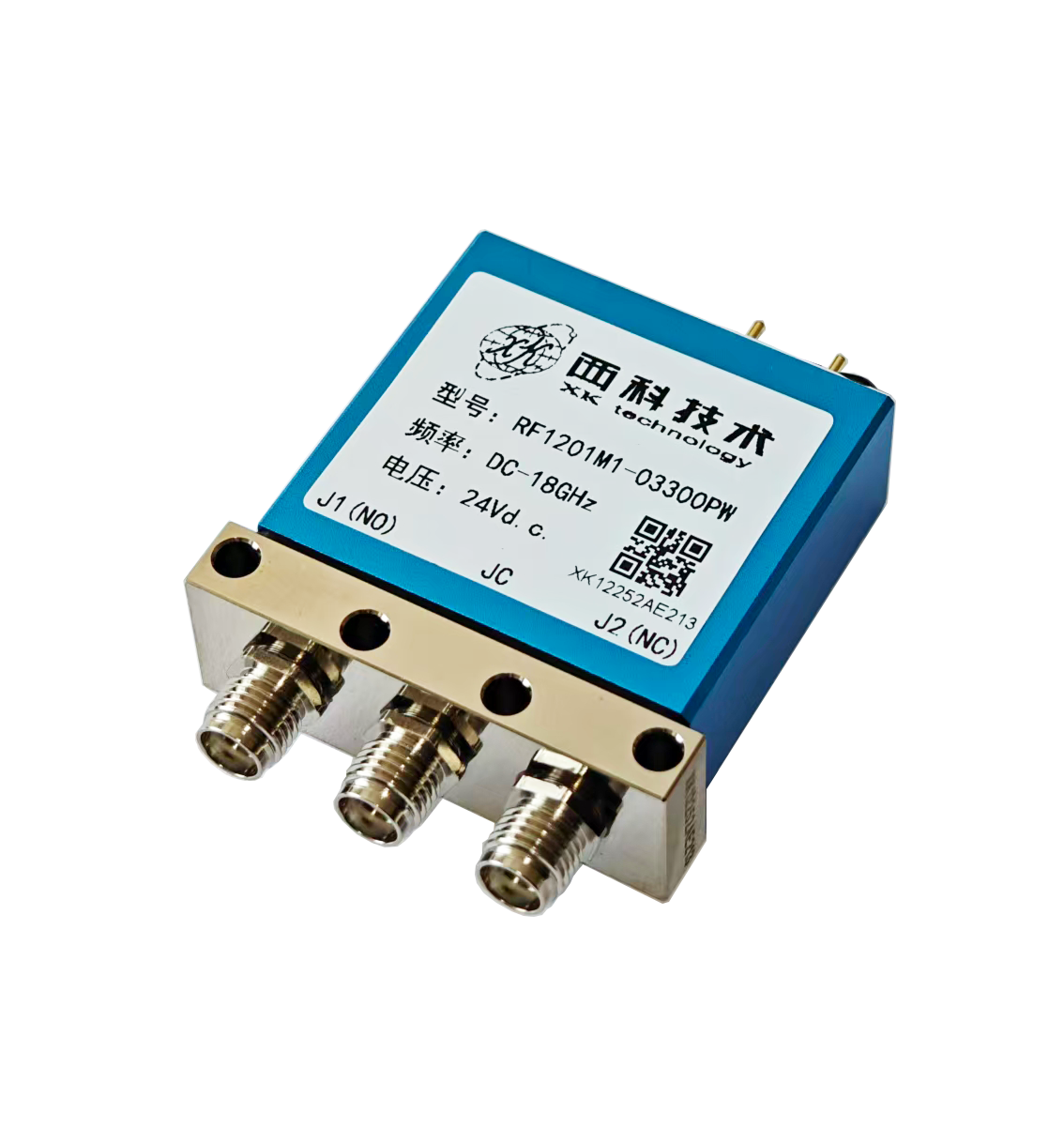

SPDT，单刀双掷反射型，直流DC~20GHz
特点
·使用寿命长
SMA型接口可达1000W次动作寿命
·覆盖频率宽
SMA型接口覆盖DC-20GHz，包含20、18、12.4、6、3GHz可选频段
·射频参数优
驻波比:＜1.60，@43GHz
插入损耗:＜0.65dB，@43GHz
隔离度:＞60dB，@43GHz
·重复性高 （MAX-MIN）
SMA型接口重复性≤0.03dB

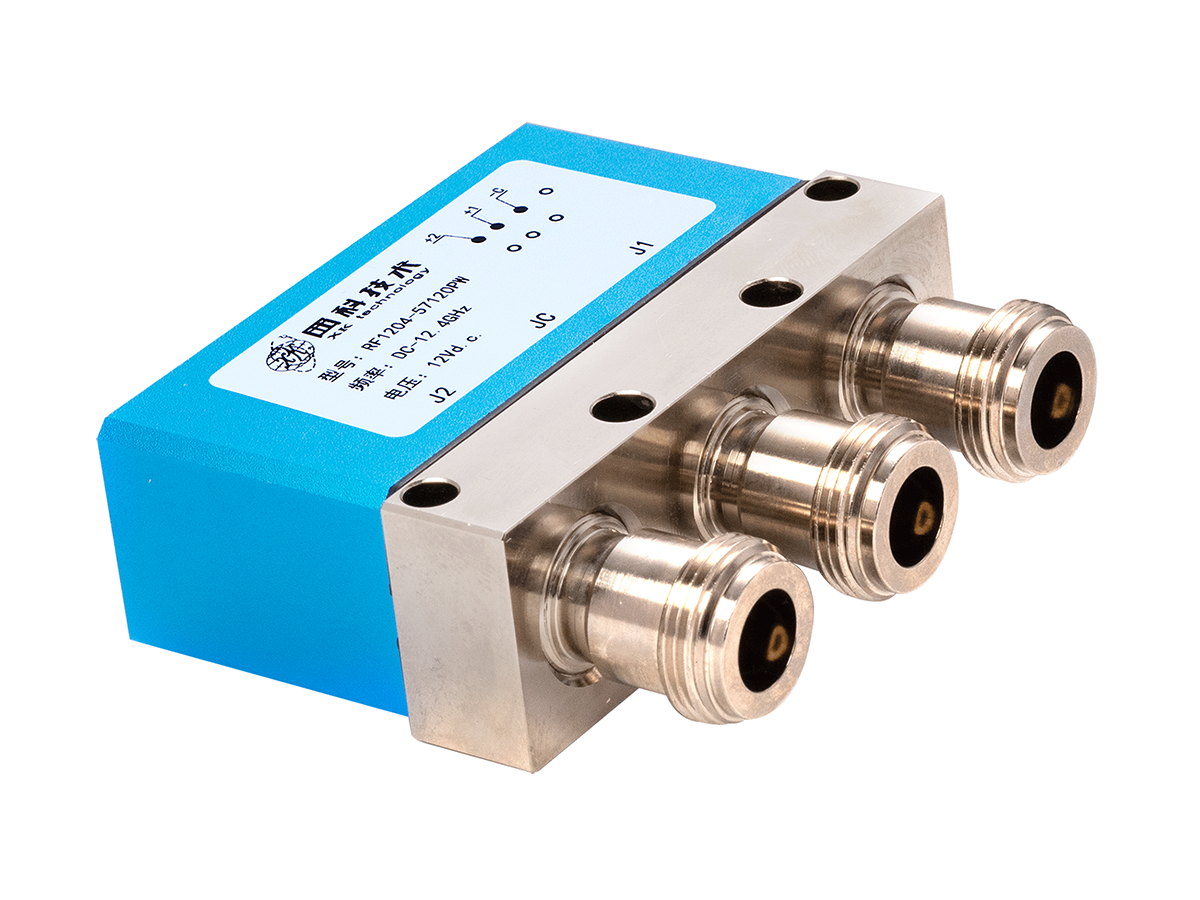

SPDT，单刀双掷功率型，直流DC~12.4GHz
特点
·使用寿命长
N型接口(DC-12.4GHz)可达100W次动作寿命
·覆盖频率宽
N型接口覆盖DC-12.4GHz，包含12.4、8、3、2、1GHz可选频段
·功率容限大
N型接口，3G，350W
型号及参数
注：表格参数为产品的典型射频/电气参数，规格书提供具体型号详细信息，更多具体选型请联系我们
系列 |
类型 |
频率范围 |
激励器 |
连接器 |
驻波比(MAX) |
插入损耗 dB(MAX) |
隔离度 dB(MIN) |
功率容限 W(MAX) |
重复性 dB(MAX-MIN) |
规格书 |
| SPDT |
反射型 (不带负载) |
DC-6GHz | 自保持 | SMA | 1.15 | 0.30 | 85 | 120 | ≤0.03 | |
| 非自保持 | ||||||||||
| DC-12.4GHz | 自保持 | 1.25 | 0.40 | 75 | 90 | |||||
| 非自保持 | ||||||||||
| DC-18GHz | 自保持 | 1.30 | 0.50 | 65 | 80 | |||||
| 非自保持 | ||||||||||
| DC-20GHz | 自保持 | 1.60 | 0.65 | 60 | 75 | |||||
| 非自保持 | ||||||||||
| DC-26.5GHz | 自保持 | 2.92 | 1.60 | 0.65 | 60 | 24 | ≤0.05 | |||
| 非自保持 | ||||||||||
| DC-43GHz | 自保持 | 1.80 | 0.80 | 55 | 10 | |||||
| 非自保持 | ||||||||||
| DC-50GHz | 自保持 | 2.4 | 1.90 | 1.10 | 50 | 5 | ≤0.10 | |||
| 非自保持 | ||||||||||
| DC-54GHz | 自保持 | 1.90 | 1.30 | 50 | 3 | |||||
| 非自保持 | ||||||||||
| DC-67GHz |
自保持 | 1.85 |
2.20 | 1.50 | 45 | 2 |
≤0.08 (Std-dev) |
|||
| 非自保持 | ||||||||||
|
吸收型 (带负载) |
DC-6GHz | 自保持 | SMA | 1.15 | 0.30 | 85 | 120 | ≤0.03 | ||
| 非自保持 | ||||||||||
| DC-12.4GHz | 自保持 | 1.25 | 0.40 | 75 | 90 | |||||
| 非自保持 | ||||||||||
| DC-18GHz | 自保持 | 1.30 | 0.50 | 65 | 80 | |||||
| 非自保持 | ||||||||||
| DC-20GHz | 自保持 | 1.60 | 0.65 | 60 | 75 | |||||
| 非自保持 | ||||||||||
| DC-26.5GHz | 自保持 | 2.92 | 1.60 | 0.65 | 60 | 24 | ≤0.05 | |||
| 非自保持 | ||||||||||
| DC-43GHz | 自保持 | 1.80 | 0.80 | 55 | 10 | |||||
| 非自保持 | ||||||||||
| DC-50GHz | 自保持 | 2.4 | 1.90 | 1.10 | 50 | 5 | ≤0.10 | |||
| 非自保持 | ||||||||||
| DC-54GHz | 自保持 | 1.90 | 1.30 | 50 | 3 | |||||
| 非自保持 | ||||||||||
| DC-67GHz | 自保持 | 1.85 | 2.20 |
1.50 |
45 | 2 |
≤0.08 (Std-dev) |
|||
| 非自保持 | ||||||||||
| 功率型 | DC-3GHz | 自保持 | N | 1.25 | 0.25 | 75 | 350 | / | ||
| 非自保持 | ||||||||||
| DC-8GHz | 自保持 | 1.35 | 0.35 | 70 | 210 | |||||
| 非自保持 | ||||||||||
| DC-12.4GHz | 自保持 | 1.50 | 0.50 | 60 | 170 | |||||
| 非自保持 |
选型规则
外形图
注:仅展示部分外形图
