射频&微波开关
RF17/RF18系列

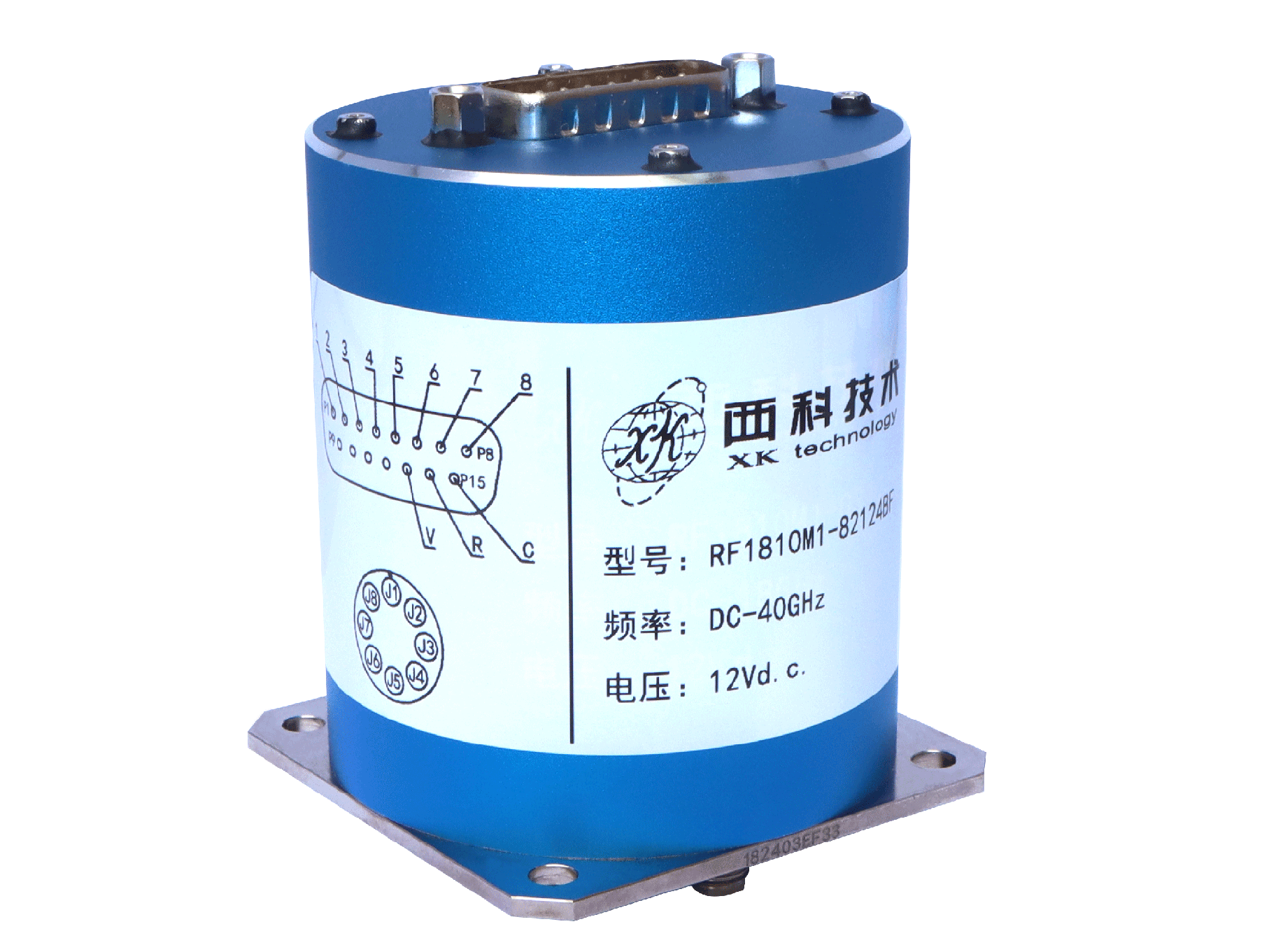

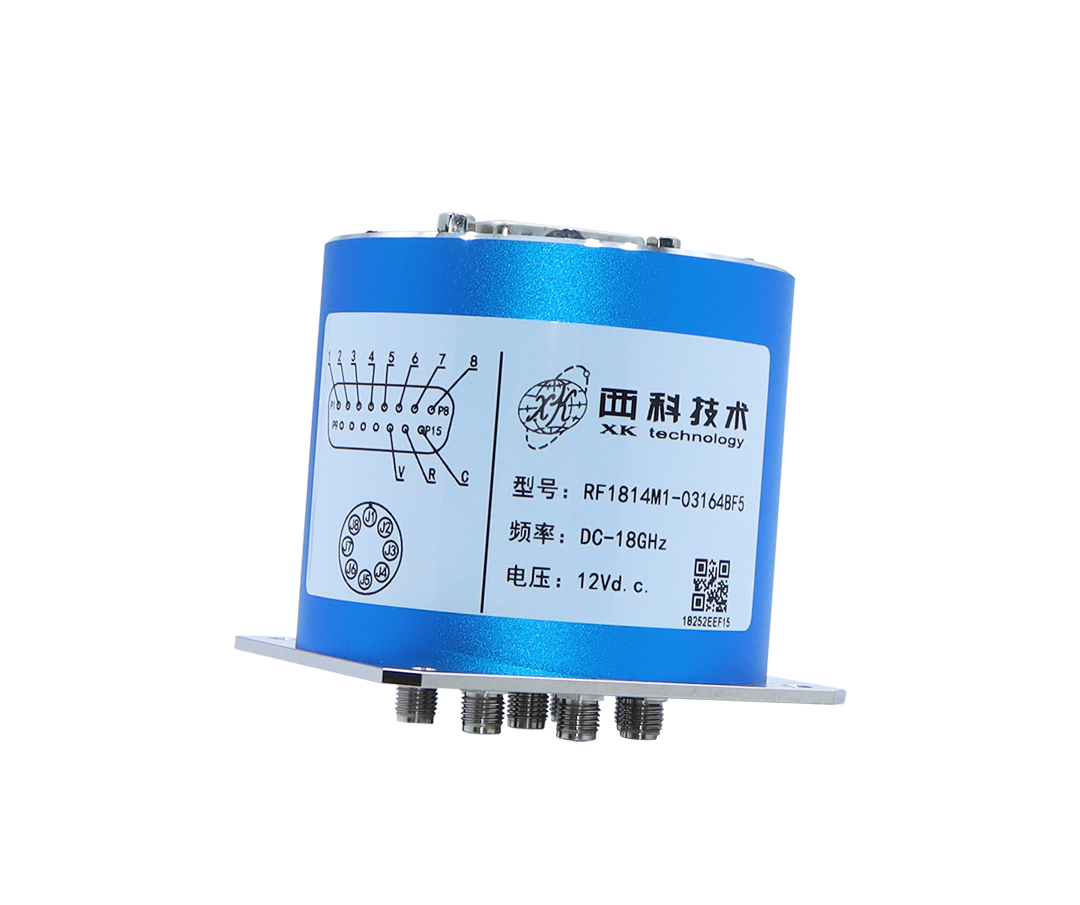

SP7~8T，单刀七~八掷吸收型，直流DC~40GHz
特点
·使用寿命长
2.92/SMA型接口可达350W次动作寿命
·覆盖频率宽
2.92型接口覆盖DC-40GHz
SMA型接口覆盖DC-20GHz
·射频参数优
驻波比:＜1.90，@40GHz，插入损耗:＜1.10dB，@40GHz，隔离度:＞50dB，@40GHz
驻波比:＜1.50，@18GHz，插入损耗:＜0.50dB，@18GHz，隔离度:＞60dB，@18GHz
·重复性高 (MAX-MIN)
2.92型接口重复性≤0.05dB
SMA型接口重复性≤0.03dB

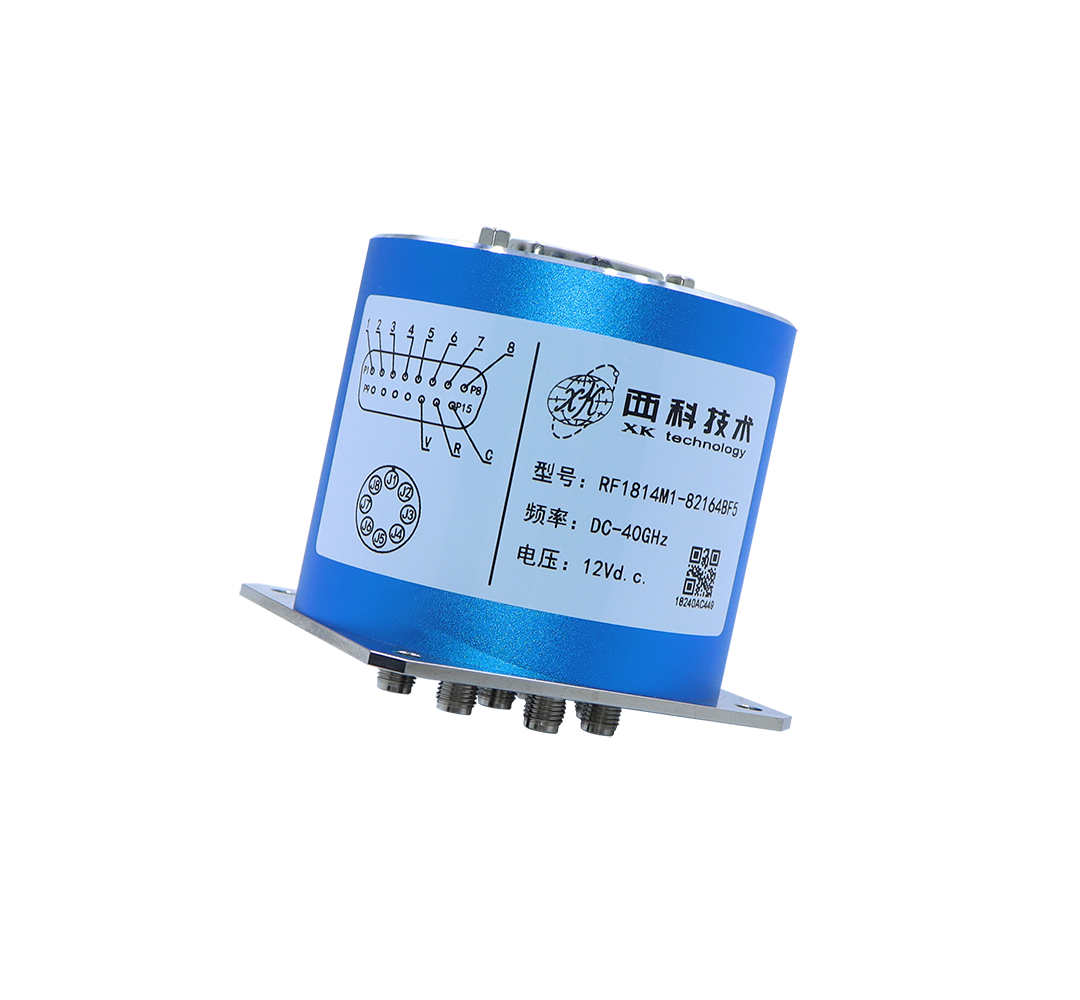

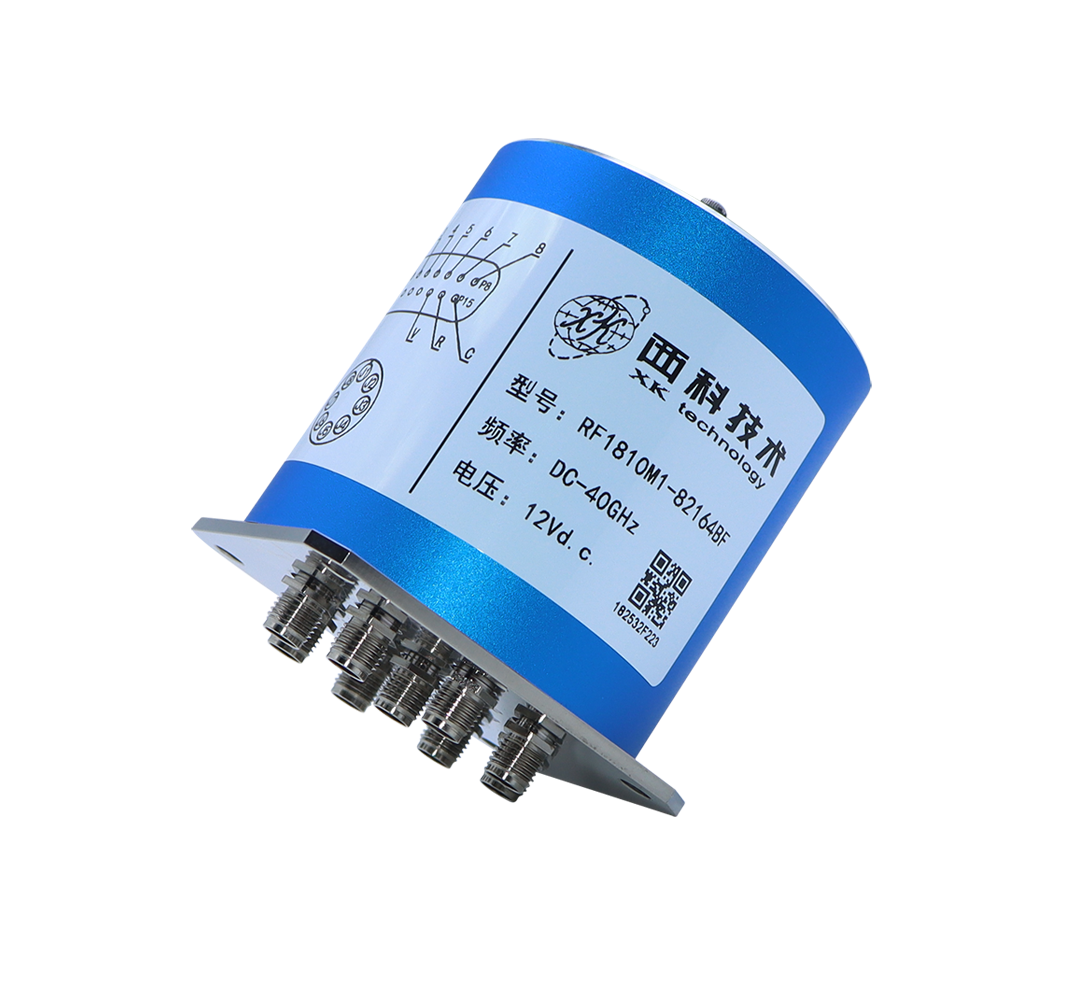

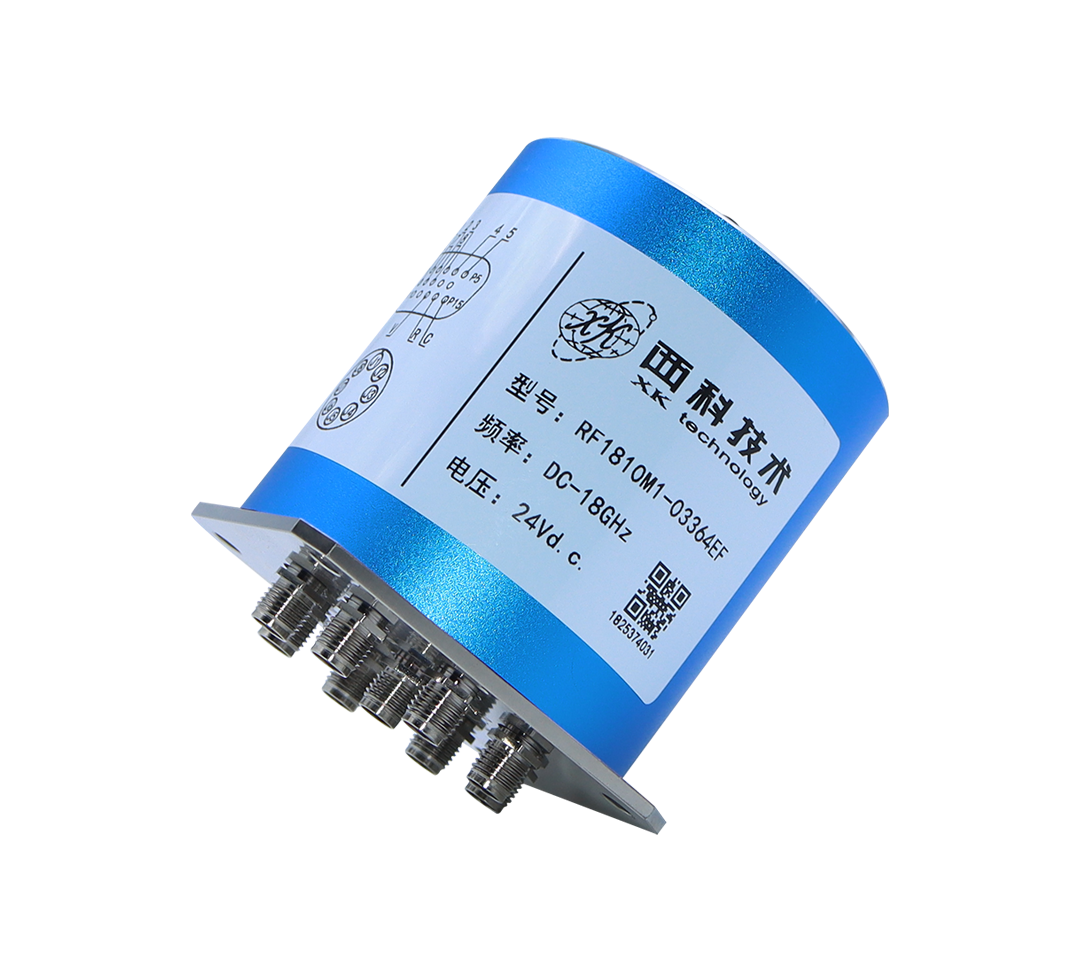

SP7~8T，单刀七~八掷反射型，直流DC~40GHz
特点
·使用寿命长
2.92/SMA型接口可达350W次动作寿命
·覆盖频率宽
2.92型接口覆盖DC-40GHz
SMA型接口覆盖DC-20GHz
·射频参数优
驻波比:＜1.90，@40GHz，插入损耗:＜1.10dB，@40GHz，隔离度:＞50dB，@40GHz
驻波比:＜1.50，@18GHz，插入损耗:＜0.50dB，@18GHz，隔离度:＞60dB，@18GHz
·重复性高 (MAX-MIN)
2.92型接口重复性≤0.05dB
SMA型接口重复性≤0.03dB
型号及参数
注：表格参数为产品的典型射频/电气参数，规格书提供具体型号详细信息，更多具体选型请联系我们
系列 |
类型 |
频率范围 |
激励器 |
连接器 |
驻波比(MAX) |
插入损耗 dB(MAX) |
隔离度 dB(MIN) |
功率容限 W(MAX) |
重复性 dB(MAX-MIN) |
规格书 |
| SP7-8T |
反射型 (不带负载) |
DC-3GHz | 自保持 | SMA |
1.20 | 0.20 | 80 | 200 | ≤0.03 |
|
| 常开型 | ||||||||||
| DC-8GHz | 自保持 | 1.30 | 0.30 | 70 | 100 | |||||
| 常开型 | ||||||||||
| DC-12.4GHz | 自保持 | 1.40 | 0.40 | 65 | 90 | |||||
| 常开型 | ||||||||||
| DC-18GHz | 自保持 | 1.50 | 0.50 | 60 | 80 | |||||
| 常开型 | ||||||||||
| DC-20GHz | 自保持 | 1.80 | 1.00 | 55 | 75 | |||||
| 常开型 | ||||||||||
| DC-26.5GHz | 自保持 | 2.92 | 1.80 | 1.00 | 55 | 14 | ≤0.05 |
|||
| 常开型 | ||||||||||
| DC-40GHz | 自保持 | 1.90 | 1.10 | 50 | 5 | |||||
| 常开型 | ||||||||||
|
吸收型 (带负载) |
DC-3GHz | 自保持 | SMA |
1.20 | 0.40 | 80 | 200 | ≤0.03 |
||
| 常开型 | ||||||||||
| DC-8GHz | 自保持 | 1.30 | 0.50 | 70 | 100 | |||||
| 常开型 | ||||||||||
| DC-12.4GHz | 自保持 | 1.40 | 0.60 | 65 | 90 | |||||
| 常开型 | ||||||||||
| DC-18GHz | 自保持 | 1.50 | 0.70 | 60 | 80 | |||||
| 常开型 | ||||||||||
| DC-20GHz | 自保持 | 1.80 | 0.70 | 55 | 75 | |||||
| 常开型 | ||||||||||
| DC-26.5GHz | 自保持 | 2.92 | 1.80 | 0.90 | 55 | 14 | ≤0.05 |
|||
| 常开型 | ||||||||||
| DC-40GHz | 自保持 | 1.90 | 1.30 | 50 | 5 | |||||
| 常开型 |
选型规则
外形图
注:仅展示部分外形图
