射频&微波开关
RF19\RF1A系列

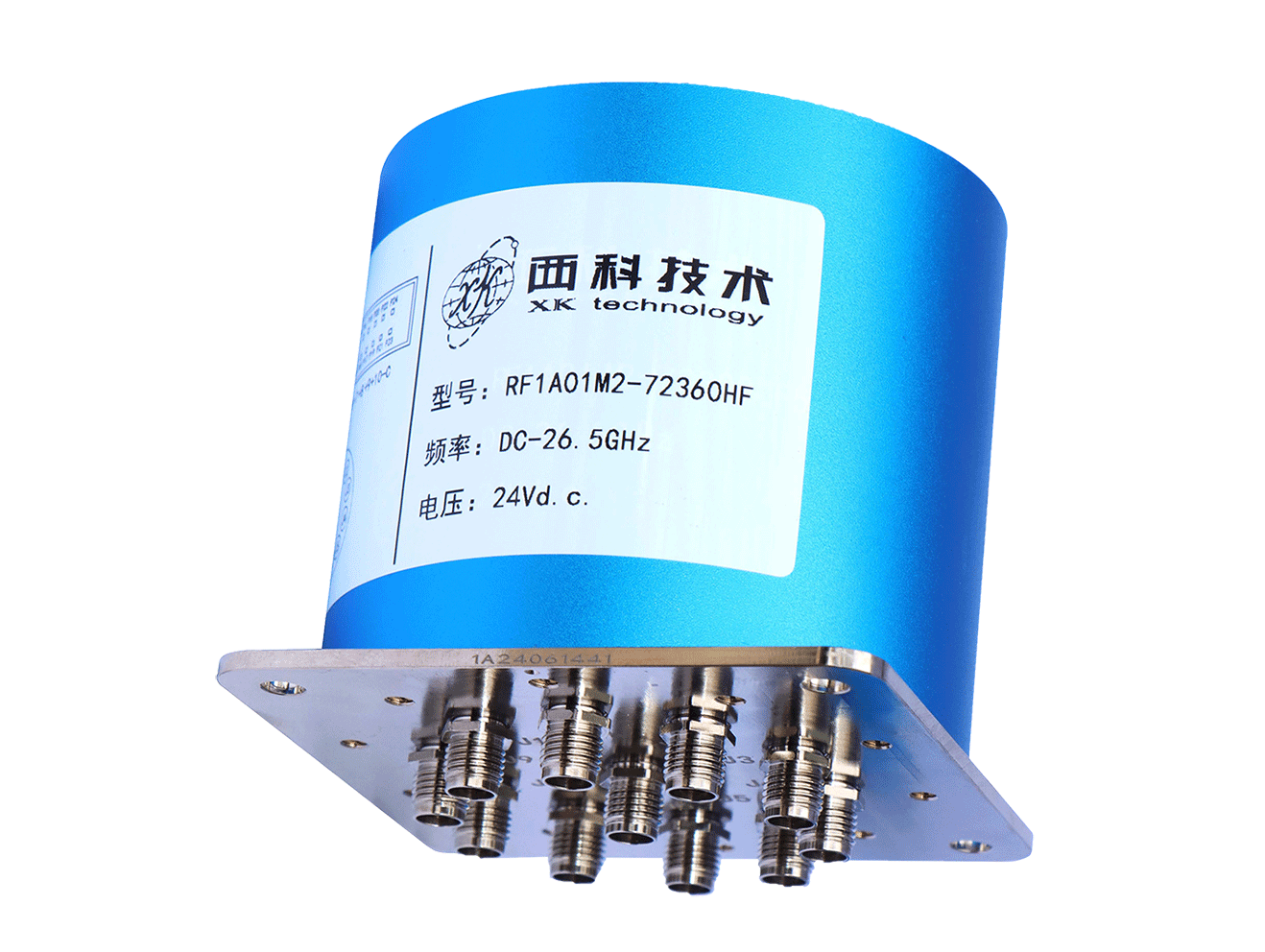

SP9~10T，单刀九~十掷反射型，直流至26.5GHz
___
特点
·使用寿命长
2.92型接口达200W次动作寿命
·覆盖频率宽
2.92型接口覆盖DC-26.5GHz，包含26.5、20、18、12.4、6GHz可选频段
·重复性高 (MAX-MIN)
2.92型接口重复性≤0.05dB

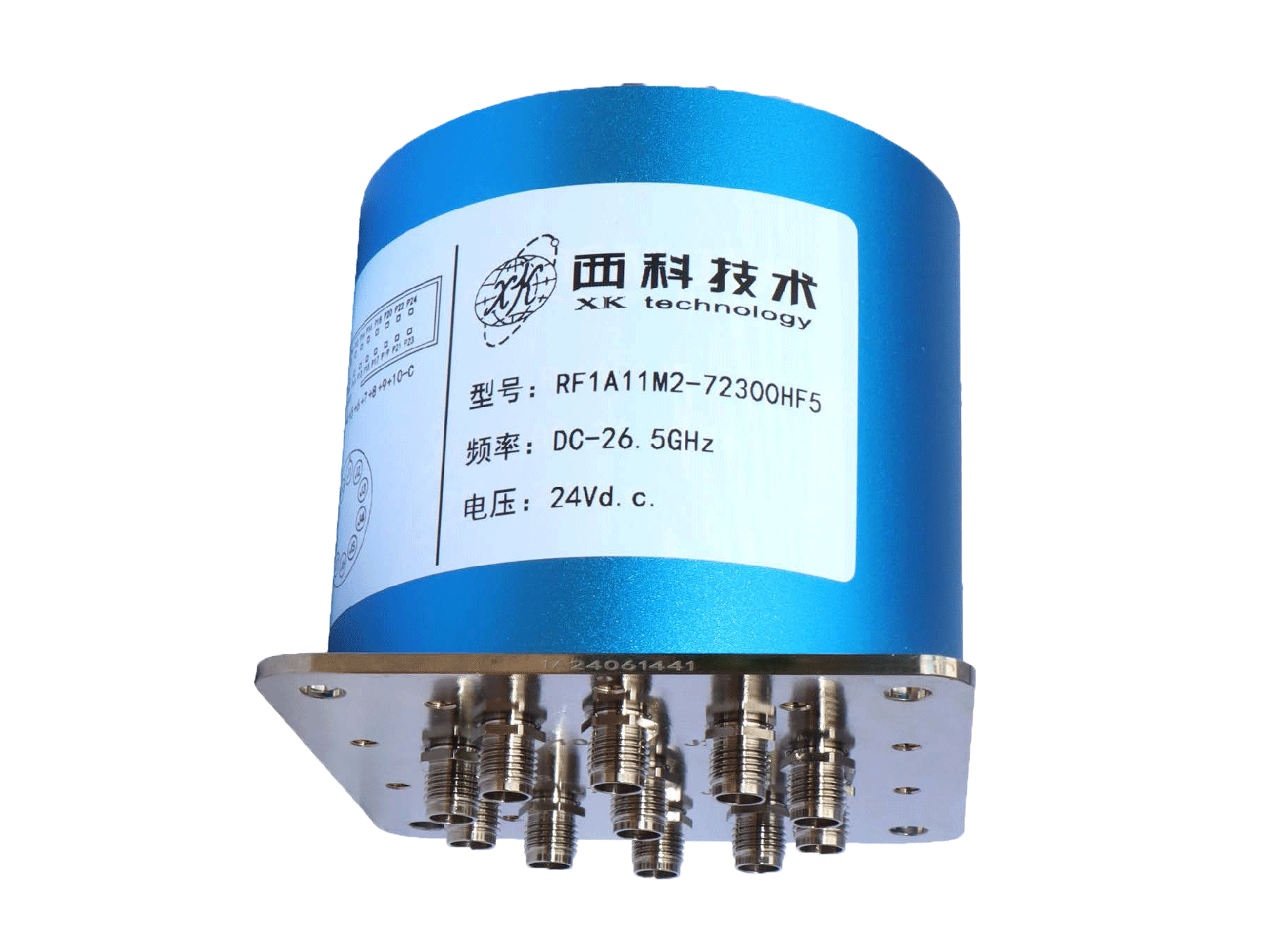

SP9~10T，单刀九~十掷吸收型，直流至26.5GHz
___
特点
·使用寿命长
2.92型接口达200W次动作寿命
·覆盖频率宽
2.92型接口覆盖DC-26.5GHz，包含26.5、20、18、12.4、6GHz可选频段
·重复性高 (MAX-MIN)
2.92型接口重复性≤0.05dB
型号及参数
注：表格参数为产品的典型射频/电气参数，规格书提供具体型号详细信息，更多具体选型请联系我们
系列 |
类型 |
频率范围 |
激励器 |
连接器 |
驻波比(MAX) |
插入损耗 dB(MAX) |
隔离度 dB(MIN) |
功率容限 W(MAX) |
重复性 dB(MAX-MIN) |
规格书 |
| SP9-10T |
反射型 (不带负载) |
DC-6GHz | 自保持 | 2.92 |
1.30 | 0.30 | 80 | 40 | ≤0.05 |
|
| 常开型 | ||||||||||
| DC-12.4GHz | 自保持 | 1.40 | 0.40 | 70 | 27 | |||||
| 常开型 | ||||||||||
| DC-18GHz | 自保持 | 1.60 | 0.80 | 60 | 22 | |||||
| 常开型 | ||||||||||
| DC-26.5GHz | 自保持 | 1.90 | 0.90 | 50 | 14 | |||||
| 常开型 | ||||||||||
|
吸收型 (带负载) |
DC-6GHz | 自保持 | 1.30 | 0.30 | 80 | 40 | ||||
| 常开型 | ||||||||||
| DC-12.4GHz | 自保持 | 1.40 | 0.40 | 70 | 27 | |||||
| 常开型 | ||||||||||
| DC-18GHz | 自保持 | 1.60 | 0.80 | 60 | 22 | |||||
| 常开型 | ||||||||||
| DC-26.5GHz | 自保持 | 1.90 | 0.90 | 50 | 14 | |||||
| 常开型 |
选型规则
