射频&微波开关
RF22系列

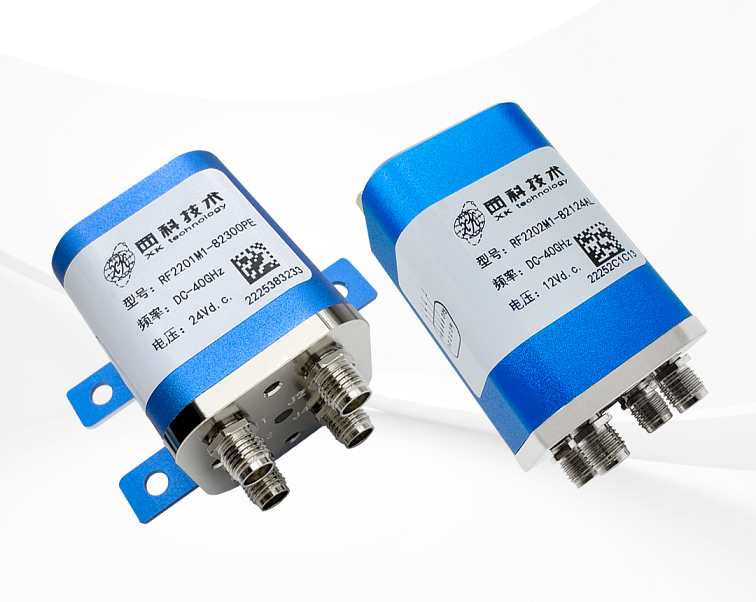

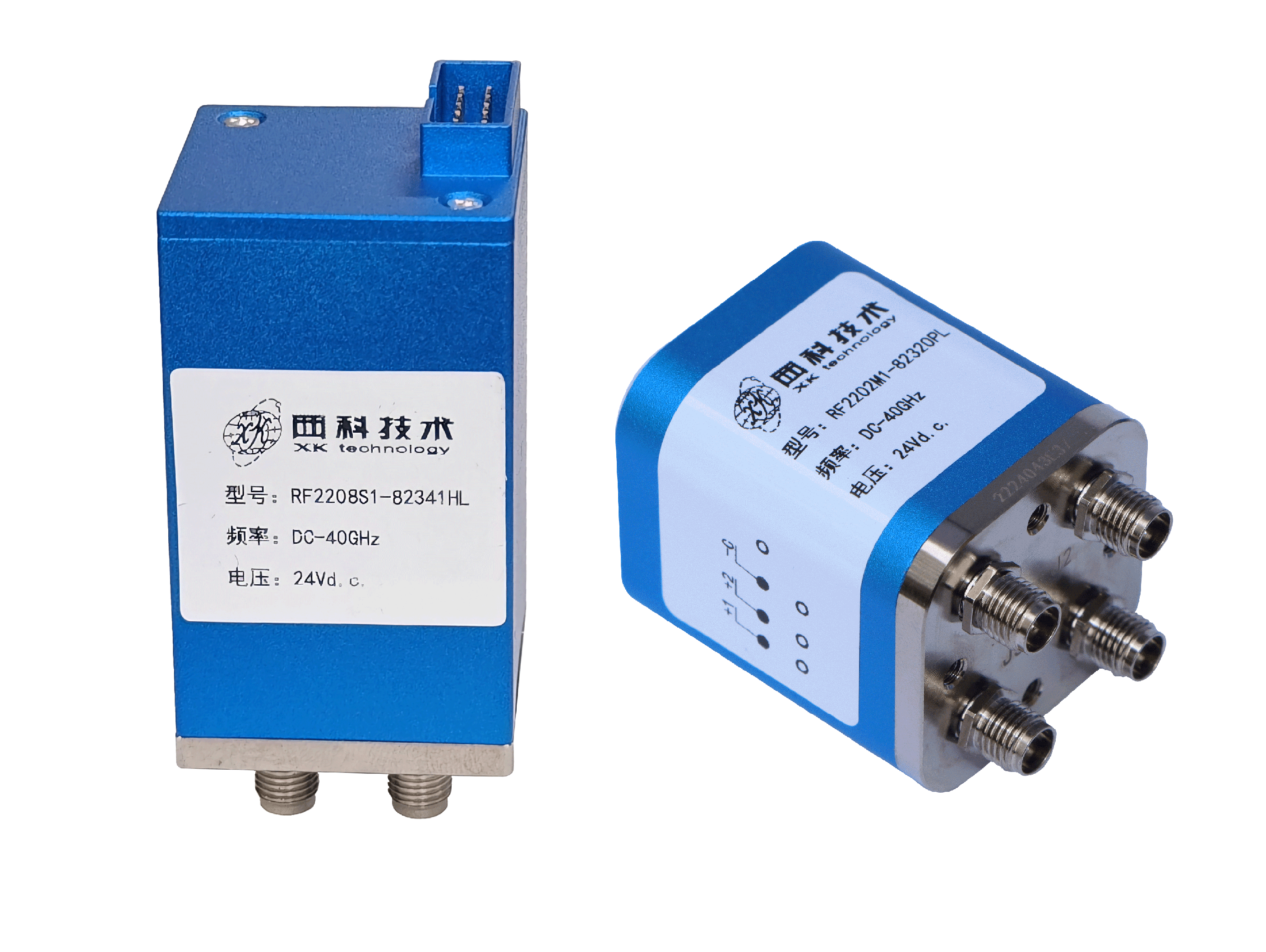

DPDT，双刀双掷反射型，直流至40GHz
___
特点
·使用寿命长
SMA/2.92型接口达250W次动作寿命
·覆盖频率宽
SMA型接口覆盖DC-20GHz，包含20、18、12.4、6、3GHz可选频段
2.92型接口覆盖DC-40GHz，包含40、26.5GHz可选频段
·重复性高 （MAX-MIN）
SMA型接口重复性≤0.03dB
2.92型接口重复性≤0.05dB

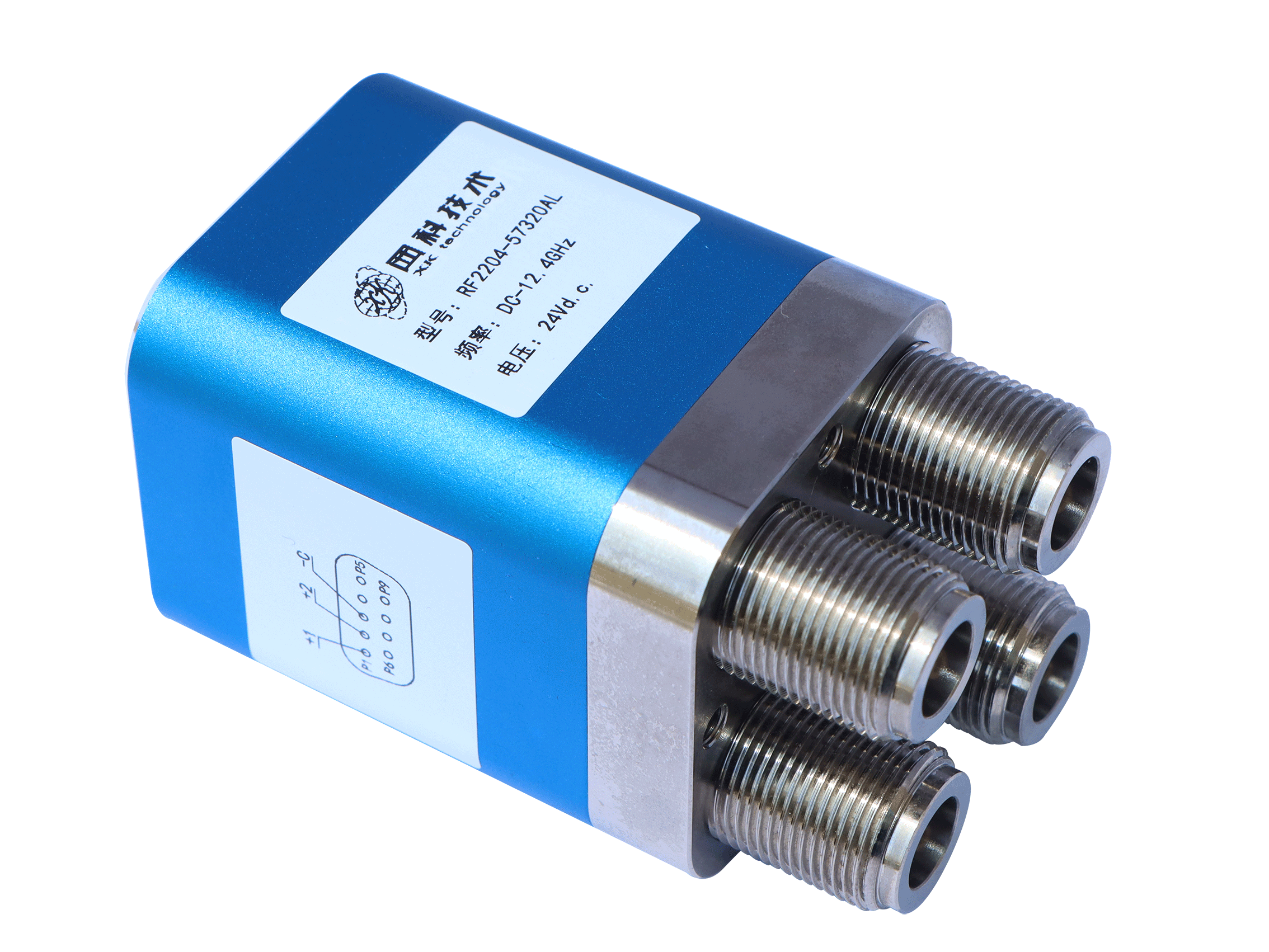

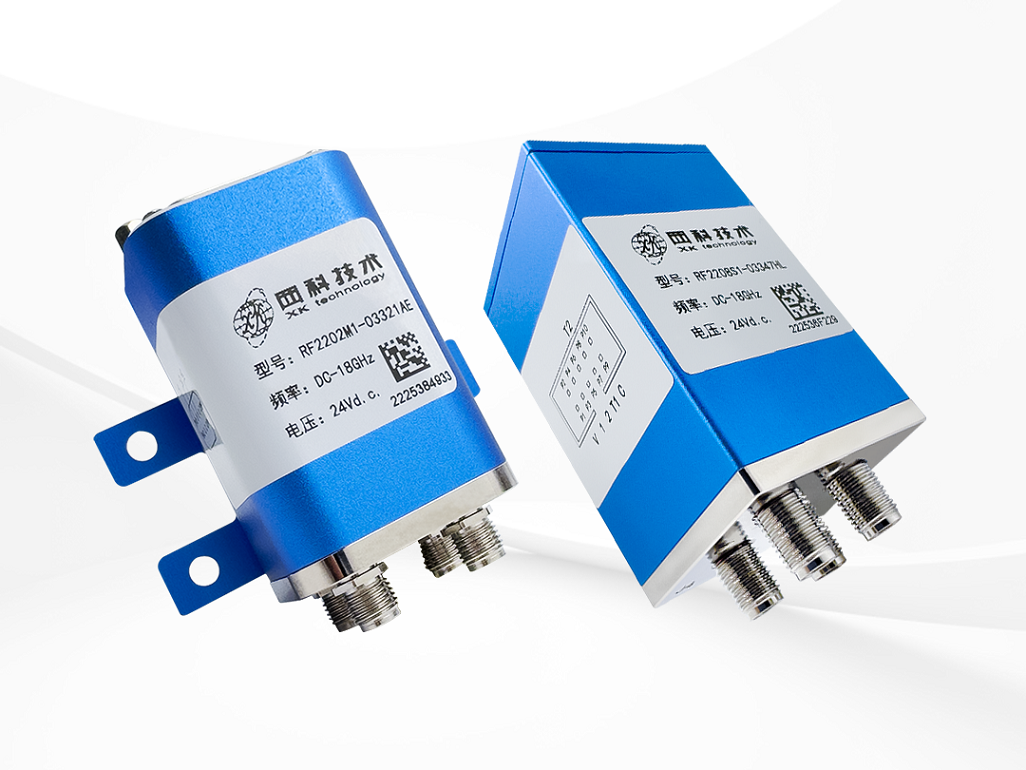

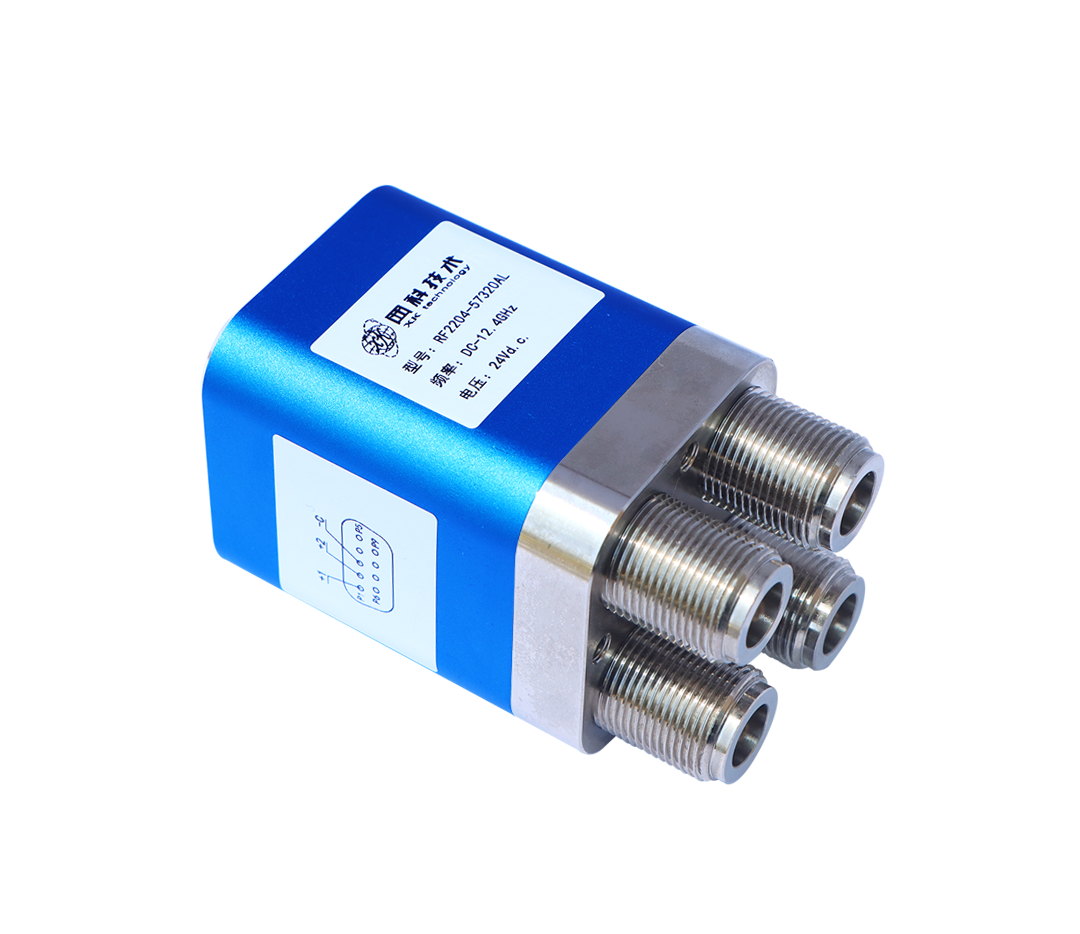

DPDT，双刀双掷功率型，直流至12.4GHz
___
特点
·使用寿命长
2.92型接口达200W次动作寿命
·覆盖频率宽
2.92型接口覆盖DC-26.5GHz，包含26.5、20、18、12.4、6GHz可选频段
·功率容限大
N型接口，于3GHz时功率可达300W
型号及参数
注：表格参数为产品的典型射频/电气参数，规格书提供具体型号详细信息，更多具体选型请联系我们
系列 |
类型 |
频率范围 |
激励器 |
连接器 |
驻波比(MAX) |
插入损耗 dB(MAX) |
隔离度 dB(MIN) |
功率容限 W(MAX) |
重复性 dB(MAX-MIN) |
规格书 |
| DPDT |
反射型 (不带负载) |
DC-6GHz | 自保持 | SMA |
1.20 | 0.35 | 80 | 100 | ≤0.03 |
|
| 非自保持 | ||||||||||
| DC-12.4GHz | 自保持 | 1.30 | 0.50 | 70 | 90 | |||||
| 非自保持 | ||||||||||
| DC-18GHz | 自保持 | 1.40 | 0.65 | 65 | 80 | |||||
| 非自保持 | ||||||||||
| DC-20GHz | 自保持 | 1.65 | 0.90 | 60 | 75 | |||||
| 非自保持 | ||||||||||
| DC-26.5GHz | 自保持 | 2.92 |
1.65 | 0.90 | 60 | 24 | ≤0.05 |
|||
| 非自保持 | ||||||||||
| DC-40GHz | 自保持 | 1.90 | 1.00 | 55 | 10 | |||||
| 非自保持 | ||||||||||
|
功率型 |
DC-3GHz | 自保持 | N |
1.25 | 0.25 | 75 | 300 | / |
||
| 非自保持 | ||||||||||
| DC-8GHz | 自保持 | 1.35 | 0.35 | 70 | 200 | |||||
| 非自保持 | ||||||||||
| DC-12.4GHz |
自保持 | 1.50 | 0.50 | 60 | 100 | |||||
| 非自保持 |
