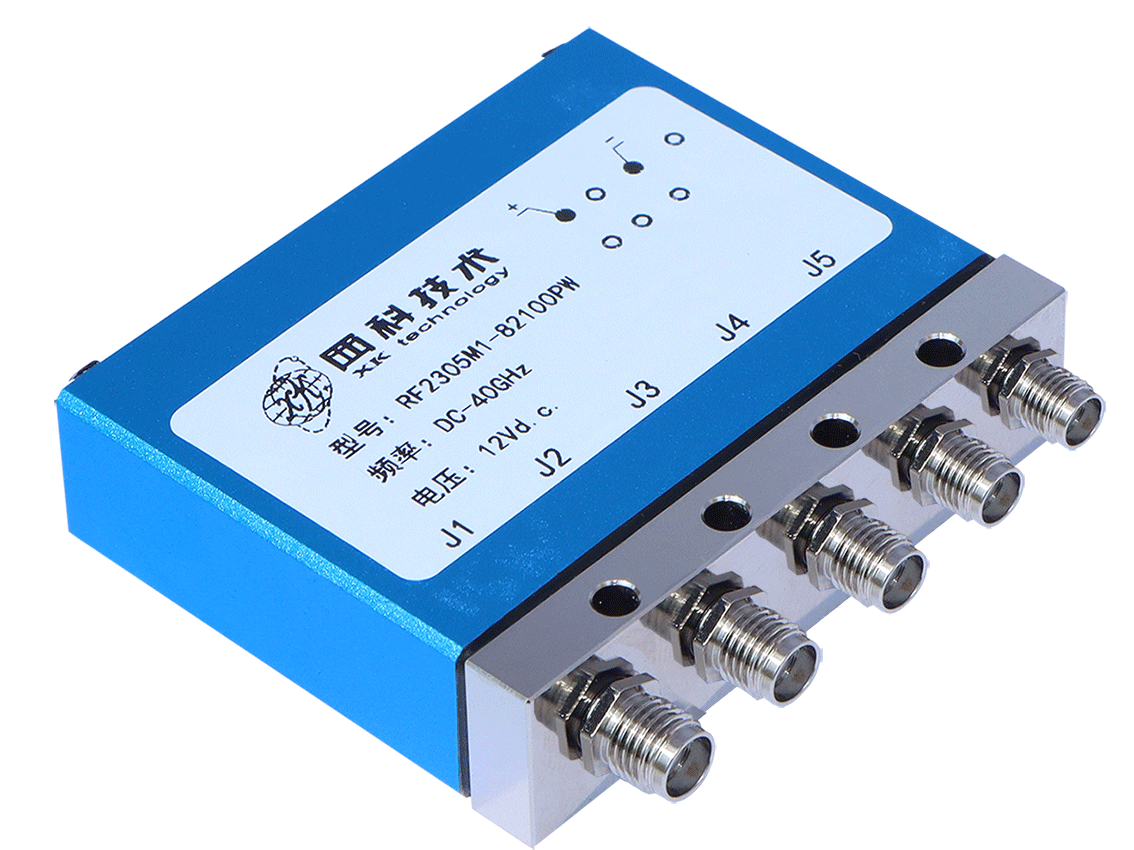

射频&微波开关
RF23系列
DP3T，双刀三掷反射型，直流至54GHz
___
特点
·使用寿命长
SMA/2.92型接口可达200W次动作寿命
2.4型接口可达100W次动作寿命
·覆盖频率宽
SMA型接口覆盖DC-20GHz，包含20、18、12.4、6、3GHz可选频段
2.92型接口覆盖DC-40GHz，包含40、26.5GHz可选频段
2.4型接口覆盖54GHz，包含54、50GHz可选频段
·重复性高 (MAX-MIN)
SMA型接口重复性≤0.03dB
2.92型接口重复性≤0.05dB
2.4型接口重复性≤0.10dB
型号及参数
注：表格参数为产品的典型射频/电气参数，规格书提供具体型号详细信息，更多具体选型请联系我们
系列 |
类型 |
频率范围 |
激励器 |
连接器 |
驻波比(MAX) |
插入损耗 dB(MAX) |
隔离度 dB(MIN) |
功率容限 W(MAX) |
重复性 dB(MAX-MIN) |
规格书 |
| DP3T |
反射型 (不带负载) |
DC-6GHz | 自保持 | SMA |
1.15 | 0.30 | 85 | 120 | ≤0.03 |
|
| 非自保持 | ||||||||||
| DC-12.4GHz | 自保持 | 1.25 | 0.40 | 75 | 90 | |||||
| 非自保持 | ||||||||||
| DC-18GHz | 自保持 | 1.30 | 0.50 | 65 | 80 | |||||
| 非自保持 | ||||||||||
| DC-20GHz | 自保持 | 1.60 | 0.65 | 60 | 75 | |||||
| 非自保持 | ||||||||||
| DC-26.5GHz | 自保持 | 2.92 |
1.60 | 0.65 | 60 | 24 | ≤0.05 |
|||
| 非自保持 | ||||||||||
| DC-40GHz | 自保持 | 1.80 | 0.80 | 55 | 10 | |||||
| 非自保持 | ||||||||||
| DC-50GHz | 自保持 | 2.4 |
1.90 | 1.10 | 50 | 5 | ≤0.10 | |||
| 非自保持 | ||||||||||
| DC-54GHz | 自保持 | 1.90 | 1.10 | 50 | 3 | |||||
| 非自保持 |
选型规则
